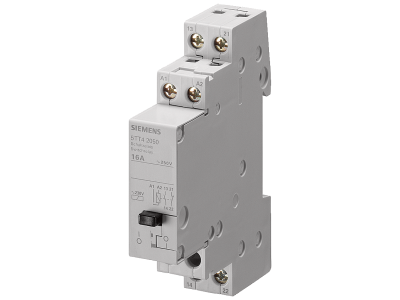

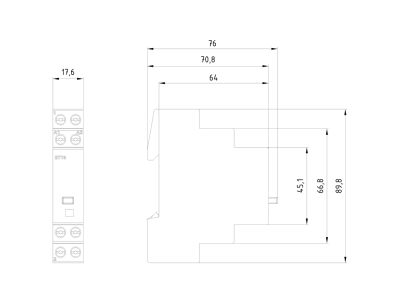

Przekaźnik z 1 zestykiem zwiernym i 1 rozwiernym, zestyk do AC 230 V 16 A zasterowanie AC 12 V | 5TT4205-3 Siemens

Alternatywny kod produktu: 5TT42053

Opis i Kluczowe Cechy

Przekaźnik Siemens 5TT4205-3 z jednym zestykem zwiernym (NO) i jednym rozwiernym (NC) przeznaczony jest do sterowania obwodami prądu przemiennego o napięciu 230 V AC i prądzie 16 A. Napięcie sterowania cewki wynosi AC 12 V, co umożliwia łatwą integrację z układami sterowania niskonapięciowego. Urządzenie charakteryzuje się kompaktową budową i niezawodnością typową dla aparatury Siemens SENTRON.

• Styki 1NO + 1NC: Dwa niezależne tory przełączające – zwierny do załączania odbiorników i rozwierny do sygnalizacji lub odłączania – zapewniają elastyczność w projektowaniu układów sterowania.
• Prąd 16 A przy 230 V AC: Wysoka obciążalność prądowa pozwala na bezpośrednie przełączanie silników, grzejników, oświetlenia i innych odbiorników bez konieczności stosowania dodatkowych styczników.
• Napięcie sterowania AC 12 V: Bezpieczne napięcie sterujące umożliwia współpracę z czujnikami, przekaźnikami pośrednimi i sterownikami PLC w instalacjach niskonapięciowych.
• Niezawodna technika przełączania: Zestyki przystosowane do pracy z obciążeniami rezystancyjnymi i typowymi obciążeniami indukcyjnymi w budynkach mieszkalnych, użytkowych i przemyśle.
• Kompatybilność z aparaturą SENTRON: Łatwy montaż w rozdzielnicach, zgodność z wyposażeniem dodatkowym Siemens (np. listwy zaciskowe, znaczniki).

Zgodność z Normami

Przekaźnik spełnia wymagania europejskich norm dotyczących aparatury rozdzielczej i sterowniczej oraz posiada deklarację zgodności CE. Produkcja zgodna z systemem zarządzania jakością ISO 9001 firmy Siemens. Gwarantuje to bezpieczeństwo i niezawodność w instalacjach elektrycznych.

Zastosowanie

Przekaźnik Siemens 5TT4205-3 znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne lub automatyczne przełączanie obwodów 230 V AC przy sterowaniu niskonapięciowym. Sprawdza się zarówno w nowych instalacjach, jak i modernizacjach.

• Sterowanie oświetleniem, ogrzewaniem elektrycznym, wentylatorami i innymi odbiornikami za pomocą sygnałów z termostatów, czujników zmierzchu lub timerów.
• Impulsowe załączanie i wyłączanie styczników instalacyjnych oraz przekaźników pośrednich w układach rozdzielczych.
• Sygnalizacja stanu urządzeń (zestykiem rozwiernym) – np. informacja o zadziałaniu zabezpieczenia lub pracy silnika.
• Automatyka budynkowa – integracja z systemami BMS, PLC lub prostymi sterownikami (np. Arduino, Siemens Logo!) przy napięciu sterowania 12 V AC.

Wskazówki Montażowe

Montaż przekaźnika może być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (standardowa szyna w rozdzielnicach). Przekrój przewodów należy dobrać zgodnie z prądem obciążenia (zalecany przekrój min. 1,5 mm² dla 16 A). Moment dokręcania śrub zacisków należy stosować według dokumentacji producenta (zwykle 0,8–1,2 Nm). Nie przekraczać prądu i napięcia podanego na tabliczce znamionowej.

FAQ

• Jakie jest napięcie sterowania cewki? Napięcie sterowania cewki przekaźnika wynosi AC 12 V. Należy podać napięcie przemienne o wartości 12 V z odpowiedniego źródła (transformator, zasilacz).
• Jakie są rodzaje styków w tym przekaźniku? Przekaźnik wyposażony jest w jeden zestyk zwierny (normalnie otwarty, NO) i jeden zestyk rozwierny (normalnie zamknięty, NC). Umożliwia to zarówno załączanie odbiornika, jak i sygnalizację jego stanu.
• Czy mogę zastosować ten przekaźnik w obwodach sterowania PLC? Tak, napięcie sterowania AC 12 V jest powszechnie stosowane w układach sterowania przemysłowego. Przekaźnik może odbierać sygnały z wyjść przekaźnikowych PLC lub czujników, pod warunkiem że napięcie i prąd sterowania mieszczą się w specyfikacji (moc cewki – brak danych, ale typowo ok. 1–2 VA).
