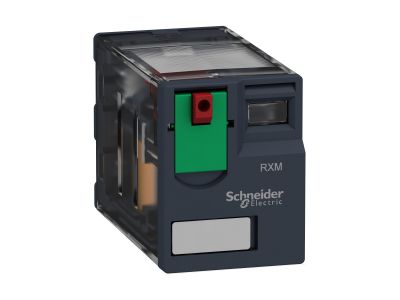

Przekaźnik wtykowy miniaturowy Zelio RXM 4 styki przełączane 24VAC | RXM4AB1B7 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik wtykowy miniaturowy Zelio RXM o numerze katalogowym RXM4AB1B7 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, który dostarcza niezawodne komponenty automatyki od 1924 roku. Urządzenie charakteryzuje się napięciem sterującym cewki wynoszącym 24 V AC (prąd przemienny), co czyni go idealnym do standardowych układów sterowania przemysłowego. Wyposażony w 4 styki przełączne typu 4PDT (czterobiegunowy układ przełączny), pozwala na jednoczesne zarządzanie czterema niezależnymi obwodami elektrycznymi przy prądzie znamionowym wynoszącym 6 amperów na każdy styk.

Kluczowym elementem konstrukcyjnym jest zintegrowany mechaniczny wskaźnik stanu, który umożliwia szybką wizualną weryfikację pracy urządzenia bez konieczności użycia aparatury pomiarowej. Dodatkowo, przekaźnik posiada blokowany przycisk testowy, co jest nieocenioną funkcjonalnością podczas prac serwisowych i uruchomieniowych, pozwalając na wymuszenie zadziałania styków w celu sprawdzenia ciągłości obwodów wykonawczych. Kompaktowa obudowa typu miniaturowego pozwala na znaczną oszczędność miejsca w szafach sterowniczych, zwiększając jednocześnie gęstość upakowania komponentów.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości, co jest standardem dla serii Zelio Relay od Schneider Electric. Przekaźnik spełnia wymagania międzynarodowych dyrektyw dotyczących aparatury niskiego napięcia, co gwarantuje jego bezpieczną eksploatację w wymagających środowiskach przemysłowych. Wysoka jakość materiałów użytych do produkcji styków zapewnia długą żywotność mechaniczną i elektryczną, minimalizując ryzyko awarii i przestojów w procesach produkcyjnych.

Zastosowanie

Dzięki swojej wszechstronności i kompaktowym wymiarom, przekaźnik RXM4AB1B7 znajduje szerokie zastosowanie w wielu gałęziach przemysłu i infrastruktury:

• Automatyka przemysłowa: Panele sterowania, sterowanie silnikami oraz systemy zasilania.
• Maszyny procesowe: Systemy pakujące, maszyny tekstylne oraz linie montażowe.
• HVAC i budownictwo: Sterowanie systemami wentylacji, klimatyzacji oraz zaawansowane systemy oświetleniowe.
• Wyposażenie medyczne: Precyzyjne układy sterowania w aparaturze diagnostycznej i zabiegowej.
• Infrastruktura: Rozdzielnice elektryczne wymagające dużej liczby styków pomocniczych przy ograniczonej przestrzeni.

Wskazówki Montażowe

Montaż przekaźnika jest intuicyjny i szybki, co pozwala na optymalizację czasu pracy instalatora. Urządzenie jest przeznaczone do montażu w dedykowanych gniazdach wtykowych (np. serii RXZE), które mogą być osadzone na standardowej szynie DIN 35 mm. Dzięki zastosowaniu systemu zworki magistrali, czas okablowania może zostać zredukowany nawet o 65%, co znacząco obniża koszty prefabrykacji szaf. Podczas instalacji należy upewnić się, że przekaźnik jest pewnie osadzony w gnieździe, a mechaniczne zatrzaski (jeśli są stosowane) poprawnie blokują obudowę. Elastyczna konstrukcja pozwala na łatwy demontaż i wymianę elementu bez konieczności odłączania przewodów od gniazda.

FAQ

• Czy przekaźnik posiada wskaźnik zadziałania? Tak, urządzenie jest wyposażone w mechaniczny wskaźnik statusu, który informuje o aktualnym stanie styków.
• Do czego służy przycisk testowy? Przycisk testowy pozwala na ręczne wymuszenie przełączenia styków w celu sprawdzenia poprawności działania obwodu bez podawania napięcia na cewkę. Można go również zablokować w pozycji aktywnej.
• Jaki jest prąd znamionowy styków? Każdy z 4 styków przełącznych posiada obciążalność znamionową wynoszącą 6 A.
• Czy można stosować zworki grzebieniowe? Tak, konstrukcja współpracujących gniazd pozwala na użycie zworek magistrali, co drastycznie skraca czas montażu i upraszcza mostkowanie wspólnych sygnałów.
