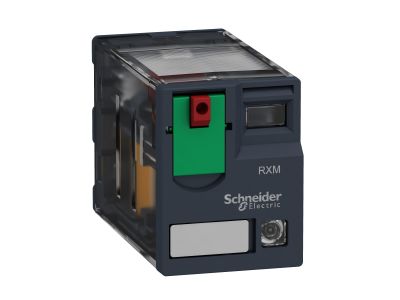

Przekaźnik wtykowy miniaturowy Zelio RXM 4 styki przełączane 24VAC dioda LED | RXM4AB2B7 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik wtykowy miniaturowy z serii Zelio RXM o numerze katalogowym RXM4AB2B7 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o maksymalnej niezawodności w systemach automatyki przemysłowej. Urządzenie charakteryzuje się napięciem sterującym cewki wynoszącym 24 V AC (prąd przemienny), co czyni go idealnym komponentem do standardowych układów sterowania. Wyposażony w 4 styki przełączne typu 4PDT (czterobiegunowy układ przełączny), pozwala na jednoczesne zarządzanie wieloma obwodami przy prądzie znamionowym wynoszącym 6 amperów na każdy styk.

• Wskaźnik LED i mechaniczny: Zintegrowana dioda LED oraz mechaniczny wskaźnik stanu pozwalają na błyskawiczną diagnostykę pracy urządzenia bez konieczności użycia specjalistycznych przyrządów pomiarowych.
• Blokowany przycisk testowy: Umożliwia wymuszenie zadziałania styków w celach serwisowych i uruchomieniowych, co znacznie przyspiesza proces weryfikacji poprawności połączeń.
• Kompaktowa obudowa: Miniaturowe wymiary pozwalają na znaczną oszczędność miejsca w szafach sterowniczych, co jest kluczowe przy projektowaniu gęsto upakowanych paneli automatyki.
• Wysoka trwałość: Produkt odzwierciedla dekady doświadczenia Schneider Electric, oferując zwiększoną odporność na trudne warunki pracy w przemyśle.

Zgodność z Normami

Przekaźnik RXM4AB2B7 został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo użytkowania oraz pełną kompatybilność z osprzętem elektroinstalacyjnym. Urządzenie spełnia wymagania dyrektyw dotyczących aparatury niskiego napięcia oraz posiada certyfikaty dopuszczające do użytku w wymagających sektorach przemysłu, takich jak budownictwo medyczne czy systemy HVAC. Dzięki wysokiej jakości wykonania, produkt zapewnia stabilną pracę i minimalizuje ryzyko awarii w krytycznych punktach instalacji.

Zastosowanie

Dzięki swojej wszechstronności i kompaktowej budowie, przekaźnik Zelio RXM znajduje szerokie zastosowanie w wielu gałęziach gospodarki:

• Automatyka przemysłowa: Sterowanie silnikami, systemy pakujące oraz maszyny tekstylne.
• Infrastruktura budynkowa: Systemy HVAC (ogrzewanie, wentylacja, klimatyzacja) oraz zaawansowane sterowanie oświetleniem.
• Zasilanie i dystrybucja: Panele sterowania, zasilacze oraz układy przełączania rezerw.
• Sektor medyczny: Wyposażenie budynków służby zdrowia wymagające niezawodnych komponentów sterowniczych.

Wskazówki Montażowe

Montaż przekaźnika RXM4AB2B7 jest intuicyjny i pozwala na znaczną optymalizację czasu pracy:

• Montaż w gnieździe: Przekaźnik jest przeznaczony do montażu w dedykowanych gniazdach wtykowych montowanych na szynie DIN. Zapewnia to łatwą wymianę elementu bez konieczności odłączania przewodów.
• Zastosowanie zworek: Wykorzystanie dedykowanych zworek magistrali może skrócić czas okablowania nawet o 65%, co jest kluczowe przy dużych projektach prefabrykacji szaf.
• Moment dokręcania: W przypadku gniazd śrubowych należy przestrzegać zalecanego momentu dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączeń.
• Pozycja pracy: Elastyczna konstrukcja pozwala na montaż w niemal dowolnej pozycji, co ułatwia aranżację wnętrza obudowy.

FAQ

1. Czy przekaźnik posiada wskaźnik zadziałania?
Tak, urządzenie jest wyposażone zarówno w diodę LED sygnalizującą zasilanie cewki, jak i mechaniczny wskaźnik stanu styków.

2. Jakie jest maksymalne obciążenie styków?
Każdy z 4 styków przełącznych posiada wartość znamionową 6 A, co pozwala na bezpieczne przełączanie obciążeń o średniej mocy.

3. Czy przycisk testowy można zablokować?
Tak, przekaźnik posiada blokowalny przycisk testowy, co jest niezwykle przydatne podczas długotrwałych testów diagnostycznych układu sterowania.

4. Czy produkt współpracuje z systemami oszczędzającymi czas montażu?
Tak, dzięki kompatybilności ze zworkami magistrali, instalacja może być przeprowadzona znacznie szybciej w porównaniu do tradycyjnego mostkowania przewodami.
