Przekaźnik uniwersalny z przyciskiem test LED 3C/O 10A, 24V AC Zelio Relay | RUMC32B7 Schneider Electric

Opis i Kluczowe Cechy

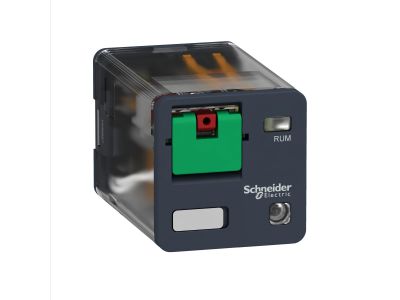

Przekaźnik uniwersalny wtykowy Zelio Relay RUMC32B7 firmy Schneider Electric oferuje trzy styki przełączne (3C/O) o prądzie znamionowym 10 A oraz cewkę sterującą 24 V AC. Dzięki solidnej konstrukcji i kompatybilności z gniazdami serii RUZ zapewnia niezawodne sterowanie w aplikacjach przemysłowych i automatyce budynkowej.

• 3 styki przełączne (C/O) o prądzie 10 A: Umożliwiają bezpieczne przełączanie trzech niezależnych obwodów przy obciążeniu do 10 A, co pozwala na sterowanie wieloma odbiornikami bez ryzyka przeciążenia styków.
• Cewka napięcia 24 V AC: Niskie napięcie sterujące ułatwia integrację z typowymi układami PLC i sterownikami, zwiększając bezpieczeństwo w szafach sterowniczych.
• Blokowalny przycisk testowy: Umożliwia ręczne załączenie styków bez podawania napięcia na cewkę, co przyspiesza diagnostykę i weryfikację działania przekaźnika.
• Wbudowana dioda LED sygnalizująca stan cewki: Zapewnia natychmiastową wizualną informację o załączeniu przekaźnika, ułatwiając monitorowanie pracy układu.
• Zaciski wtykowe (szpilki cylindryczne): Gwarantują pewne i trwałe połączenie z gniazdem, a pełna kompatybilność z serią gniazd RUZ pozwala na elastyczny montaż i szybką wymianę.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej, co potwierdza oznaczenie CE. Zapewnia to bezpieczną pracę w instalacjach przemysłowych i budynkowych zgodnie z obowiązującymi standardami.

Zastosowanie

Przekaźnik RUMC32B7 sprawdza się w szerokim zakresie aplikacji automatyki przemysłowej i sterowania maszyn:

• Sterowanie silnikami, grzejnikami, wentylatorami w maszynach pakujących, tekstylnych, grzewczych i wentylacyjnych.
• Przekazywanie sygnałów sterujących z PLC do styczników, zaworów i innych odbiorników.
• Sygnalizacja stanu pracy urządzeń (np. załączenie pompy, włączenie taśmy transportowej).
• Realizacja sekwencji czasowych i logicznych w szafach sterowniczych oraz rozdzielnicach automatyki budynkowej.

Wskazówki Montażowe

Montaż przekaźnika powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Przekaźnik należy włożyć w odpowiednie gniazdo wtykowe (np. z serii RUZ) zamontowane na szynie TH35. Zaciski wtykowe dokręcać momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobrać do prądu obciążenia (max 10 A), a dla przewodów linkowych zaleca się stosowanie końcówek tulejkowych.

FAQ

• Czy przekaźnik ma przycisk test? Tak, przekaźnik RUMC32B7 wyposażony jest w blokowalny przycisk testowy, który pozwala ręcznie załączyć styki bez napięcia na cewce. Umożliwia to szybkie sprawdzenie działania mechanizmu i ciągłości obwodów.
• Jaką funkcję pełni dioda LED? Wbudowana dioda LED świeci, gdy cewka przekaźnika jest zasilana napięciem 24 V AC. Stanowi wizualną informację o załączeniu przekaźnika, co ułatwia diagnostykę i monitorowanie pracy.
• Z jakimi gniazdami współpracuje ten przekaźnik? Przekaźnik RUMC32B7 został zaprojektowany do współpracy z gniazdami wtykowymi z serii RUZ firmy Schneider Electric. Gniazda te dostępne są w wersjach do montażu na szynie DIN lub na płycie montażowej.
