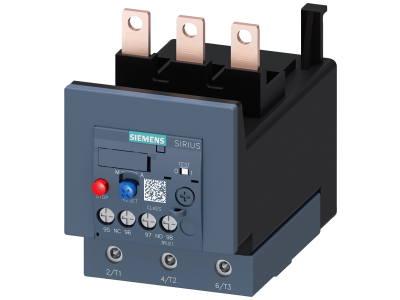

Przekaźnik przeciążeniowy, 57-75A, do ochrony silnika, S3, CLASS 10, montaż na styczniku | 3RU2146-4KB0 Siemens

Alternatywny kod produktu: 3RU21464KB0

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy termiczny Siemens SIRIUS 3RU2146-4KB0 w rozmiarze S3 przeznaczony do ochrony silników przed niedopuszczalnym nagrzewaniem w wyniku przeciążenia lub zaniku fazy. Zakres nastawczy 57-75 A oraz klasa wyzwalania Class 10 zapewniają dopasowanie do silników o normalnym rozruchu. Moduł montowany bezpośrednio na styczniku – oszczędza miejsce w szafie sterowniczej i skraca czas instalacji.

• Zakres nastawczy 57-75 A: umożliwia precyzyjne dopasowanie do prądu znamionowego chronionego silnika, eliminując ryzyko zbędnych wyłączeń lub braku ochrony.
• Klasa wyzwalania Class 10: gwarantuje zadziałanie w czasie do 10 sekund przy 7,2-krotnym prądzie znamionowym – idealna dla silników o standardowym rozruchu.
• Ochrona przed zanikiem fazy: wykrywa brak jednej fazy i odłącza odbiornik, zapobiegając pracy dwufazowej i uszkodzeniu uzwojeń silnika.
• Montaż bezpośrednio na styczniku (rozmiar S3): redukuje okablowanie i zajmowaną przestrzeń w rozdzielnicy, przyspieszając montaż.
• Uniwersalne akcesoria pasujące do wszystkich rozmiarów S00–S3: upraszczają konfigurację i magazynowanie – te same elementy pomocnicze dla całej serii SIRIUS.

Zgodność z Normami

Przekaźnik spełnia wymagania norm międzynarodowych (IEC, UL/CSA) oraz posiada certyfikację CE. Dopuszczenie do stosowania w strefach zagrożonych wybuchem (ATEX / IEC Ex) czyni go odpowiednim do instalacji w trudnych warunkach przemysłowych.

Zastosowanie

Przekaźnik przeciążeniowy 3RU2146-4KB0 znajduje zastosowanie wszędzie tam, gdzie niezbędna jest niezawodna ochrona silników przed przeciążeniem termicznym i zanikiem fazy. Sprawdza się w automatyce przemysłowej, maszynach produkcyjnych oraz instalacjach HVAC.

• Ochrona silników asynchronicznych w maszynach takich jak pompy, wentylatory, sprężarki i przenośniki.
• Zabezpieczenie odbiorników przy normalnym rozruchu w szafach sterowniczych i rozdzielnicach.
• Współpraca ze stycznikami w układach sterowania silnikami (montaż bezpośredni na styczniku S3).
• Instalacje w strefach zagrożonych wybuchem (zgodnie z ATEX / IEC Ex) – przy zastosowaniu odpowiednich akcesoriów i przestrzeganiu warunków montażu.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie mocuje się bezpośrednio na styczniku rozmiaru S3 (brak konieczności stosowania dodatkowej szyny TH35 w przypadku montażu swobodnego). Przekrój przewodów należy dobrać do prądu nastawy (57-75 A) oraz warunków otoczenia. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. W przypadku stosowania w strefach Ex wymagane jest zachowanie dodatkowych wytycznych ATEX.

FAQ

• Czy przekaźnik chroni również przed zanikiem fazy? Tak, przekaźnik 3RU2146-4KB0 wykrywa brak jednej fazy i wyłącza obwód, zapobiegając pracy dwufazowej silnika, która grozi jego uszkodzeniem.
• Jaka jest klasa wyzwalania (Class) i co oznacza? Urządzenie posiada klasę wyzwalania 10 – oznacza to, że przy 7,2-krotnym prądzie nastawy zadziała w czasie nie dłuższym niż 10 sekund. Jest to standard dla silników o normalnym rozruchu.
• Czy można go zamontować bez stycznika (samodzielnie)? Producent przewiduje zarówno montaż na styczniku (zalecany), jak i montaż swobodny z użyciem odpowiednich akcesoriów (np. płyty montażowej). W przypadku montażu swobodnego należy zastosować szynę TH35.
