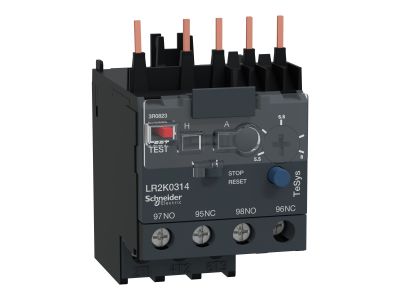

Przekaźnik termiczny do styczników miniaturowych 5,5-8A klasa 10A, TeSys K, D | LR2K0314 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik termiczny Schneider Electric z serii TeSys K, o numerze katalogowym LR2K0314, to zaawansowane urządzenie zabezpieczające zaprojektowane do współpracy z miniaturowymi stycznikami. Urządzenie operuje w zakresie nastawy prądu od 5,5 A do 8 A, co pozwala na precyzyjne dopasowanie do parametrów znamionowych chronionego odbiornika. Jako element klasy wyzwalania 10A, gwarantuje on zadziałanie w czasie krótszym niż 10 sekund przy prądzie równym 7,2-krotności prądu nastawczego, co jest kluczowe dla ochrony izolacji uzwojeń silnika przed przegrzaniem.

• Mechanizm bimetalowy: Wykorzystuje zjawisko odkształcania się bimetalu pod wpływem ciepła generowanego przez przepływający prąd, co zapewnia niezawodność mechaniczną bez konieczności zewnętrznego zasilania.
• Kompleksowa ochrona: Urządzenie monitoruje stan obciążenia i reaguje na przeciążenia, utknięcie wału silnika oraz asymetrię lub zanik jednej z faz zasilających.
• Styki pomocnicze: Zintegrowane styki pomocnicze pozwalają na natychmiastowe rozłączenie obwodu sterowania stycznika oraz sygnalizację błędu do systemów nadrzędnych (np. sterownika PLC).
• Kompaktowa budowa: Seria TeSys K charakteryzuje się minimalnymi wymiarami, co pozwala na oszczędność miejsca w szafach sterowniczych przy zachowaniu pełnej funkcjonalności ochronnej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność w wymagających aplikacjach przemysłowych. Przekaźnik spełnia wymagania normy IEC 60947-4-1 dotyczącą aparatury niskonapięciowej, styczników i rozruszników do silników. Posiada certyfikację CE oraz spełnia dyrektywy środowiskowe RoHS, co gwarantuje bezpieczeństwo użytkowania oraz wysoką jakość wykonania charakterystyczną dla marki Schneider Electric.

Zastosowanie

Przekaźnik LR2K0314 znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest idealnym rozwiązaniem do zabezpieczania małych silników trójfazowych napędzających pompy, wentylatory, przenośniki taśmowe oraz inne urządzenia technologiczne, gdzie wymagana jest wysoka niezawodność i kompaktowe wymiary aparatury. Dzięki precyzyjnej nastawie w zakresie 5,5-8A, doskonale sprawdza się w układach rozruchowych bezpośrednich, chroniąc napędy przed skutkami awarii sieci zasilającej lub przeciążeń mechanicznych.

Wskazówki Montażowe

Montaż przekaźnika termicznego LR2K0314 powinien być przeprowadzony przez wykwalifikowany personel zgodnie z poniższymi zaleceniami:

• Integracja ze stycznikiem: Przekaźnik jest przystosowany do bezpośredniego montażu pod stycznikiem miniaturowym serii TeSys K, co eliminuje konieczność stosowania dodatkowych przewodów między tymi aparatami.
• Nastawa prądu: Przed uruchomieniem należy ustawić tarczę nastawczą na wartość odpowiadającą prądowi znamionowemu silnika (In) odczytanemu z tabliczki znamionowej.
• Moment dokręcania: Należy zwrócić szczególną uwagę na siłę dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się punktów połączeniowych.
• Środowisko pracy: Urządzenie powinno być montowane w obudowach zapewniających odpowiedni stopień ochrony IP, dostosowany do warunków panujących w miejscu instalacji.

FAQ

1. Czy przekaźnik LR2K0314 wymaga dodatkowego zasilania?
Nie, jest to urządzenie pasywne, które wykorzystuje energię cieplną przepływającego prądu roboczego do wygięcia bimetalu i aktywacji mechanizmu wyzwalającego.

2. Co oznacza klasa wyzwalania 10A?
Klasa 10A definiuje charakterystykę czasowo-prądową urządzenia. Oznacza to, że przy przeciążeniu prądem o wartości 7,2x In, przekaźnik zadziała w czasie od 2 do 10 sekund, co chroni standardowe silniki klatkowe przed uszkodzeniem termicznym.

3. Czy urządzenie chroni przed zwarciem?
Nie, przekaźnik termiczny służy do ochrony przed przeciążeniem i zanikiem fazy. Do ochrony zwarciowej należy zastosować odpowiednie bezpieczniki topikowe lub wyłącznik nadprądowy o odpowiedniej charakterystyce.
