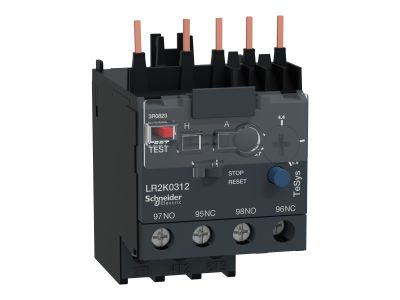

Przekaźnik termiczny do styczników miniaturowych 3,7-5,5A klasa 10A, TeSys K, D | LR2K0312 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik termiczny Schneider Electric z serii TeSys K, o numerze katalogowym LR2K0312, to zaawansowane urządzenie zabezpieczające zaprojektowane do współpracy z miniaturowymi stycznikami. Urządzenie operuje w zakresie nastawy prądu od 3,7 A do 5,5 A, co pozwala na precyzyjne dopasowanie do parametrów znamionowych chronionego silnika elektrycznego. Klasa wyzwalania 10A gwarantuje zadziałanie w czasie krótszym niż 10 sekund przy prądzie równym 7,2-krotności prądu nastawczego, co jest optymalnym rozwiązaniem dla standardowych aplikacji rozruchowych.

Zasada działania opiera się na wykorzystaniu właściwości bimetalu, który pod wpływem ciepła generowanego przez przepływający prąd ulega odkształceniu. W przypadku wystąpienia przeciążenia, utknięcia wału silnika lub zaniku jednej z faz, wzrost temperatury powoduje przestawienie styku pomocniczego, co prowadzi do przerwania obwodu sterowania i bezpiecznego odłączenia zasilania. Dzięki zintegrowanej kompensacji temperatury otoczenia, przekaźnik utrzymuje stabilną charakterystykę pracy niezależnie od warunków panujących w rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia najwyższy poziom bezpieczeństwa w instalacjach przemysłowych. Przekaźnik spełnia wymagania normy IEC 60947-4-1 dotyczącą aparatury niskonapięciowej, styczników i rozruszników do silników. Posiada również certyfikację UL oraz CSA, co potwierdza jego niezawodność na rynkach globalnych. Stopień ochrony obudowy oraz zacisków został zaprojektowany tak, aby minimalizować ryzyko przypadkowego dotyku części pod napięciem, zgodnie ze standardami bezpieczeństwa pracy przy urządzeniach elektroenergetycznych.

Zastosowanie

Przekaźnik LR2K0312 znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej, gdzie wykorzystywane są miniaturowe styczniki serii TeSys K i D. Jest idealnym rozwiązaniem do ochrony:

• Silników indukcyjnych klatkowych o małej mocy, pracujących w trybie ciągłym.
• Układów napędowych pomp, wentylatorów oraz przenośników taśmowych.
• Maszyn wymagających kompaktowych rozwiązań w ograniczonej przestrzeni szaf sterowniczych.
• Systemów HVAC, gdzie kluczowa jest ochrona przed skutkami zaniku fazy i przeciążenia termicznego.

Wskazówki Montażowe

Montaż przekaźnika termicznego LR2K0312 powinien być przeprowadzony przez wykwalifikowany personel. Urządzenie montuje się bezpośrednio pod stycznikiem miniaturowym, co pozwala na oszczędność miejsca i skrócenie czasu okablowania. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.
• Nastawa prądu: Pokrętło nastawcze musi być ustawione dokładnie na wartość prądu znamionowego silnika odczytaną z tabliczki znamionowej.
• Przekrój przewodów: Należy stosować przewody o przekroju dostosowanym do prądu obciążenia, co zapobiega błędnym odczytom temperatury przez bimetal.
• Wybór trybu resetu: Użytkownik ma możliwość wyboru między resetem ręcznym a automatycznym, zależnie od wymagań technologicznych danej aplikacji.

FAQ

• Czy przekaźnik chroni przed zwarciem? Nie, przekaźnik termiczny służy do ochrony przed przeciążeniem i zanikiem fazy. Do ochrony zwarciowej należy zastosować odpowiednie bezpieczniki lub wyłączniki nadprądowe.
• Co oznacza klasa 10A? Klasa 10A określa charakterystykę czasowo-prądową wyzwalania. Oznacza to, że przy prądzie rozruchowym urządzenie pozwoli na bezpieczny start silnika, ale zadziała szybko w przypadku długotrwałego przeciążenia.
• Czy urządzenie posiada styki pomocnicze? Tak, przekaźnik jest wyposażony w styki pomocnicze (zazwyczaj 1NO + 1NC), które służą do sygnalizacji błędu lub rozłączenia cewki stycznika.
