Przekaźnik termiczny do styczników miniaturowych 0,54-0,8A klasa 10A | LR2K0305 Schneider Electric

Opis i Kluczowe Cechy

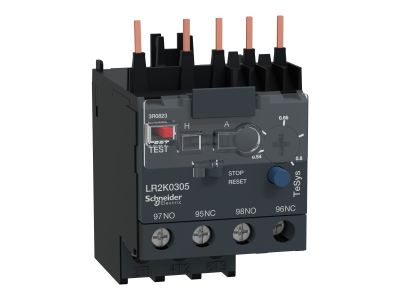

Przekaźnik termiczny Schneider Electric z serii TeSys K, o numerze katalogowym LR2K0305, to zaawansowane urządzenie zabezpieczające zaprojektowane specjalnie do współpracy ze stycznikami miniaturowymi. Urządzenie operuje w zakresie nastawy prądu od 0,54 A do 0,8 A, co pozwala na precyzyjne dopasowanie do parametrów znamionowych chronionego odbiornika. Jako urządzenie klasy 10A, gwarantuje ono wyzwolenie w czasie krótszym niż 10 sekund przy prądzie równym 7,2-krotności prądu nastawczego, co jest kluczowe dla ochrony izolacji uzwojeń silnika przed przegrzaniem.

• Mechanizm bimetalowy: Wykorzystuje zjawisko odkształcania się bimetalu pod wpływem ciepła generowanego przez przepływający prąd, co zapewnia niezawodność działania bez konieczności zewnętrznego zasilania.
• Wszechstronna ochrona: Urządzenie skutecznie chroni przed przeciążeniem, utknięciem wirnika oraz asymetrią lub zanikiem jednej z faz zasilających.
• Styki pomocnicze: Zintegrowane styki pomocnicze pozwalają na szybkie rozłączenie obwodu sterowania stycznika oraz sygnalizację stanu awaryjnego do systemów nadrzędnych.
• Kompaktowa budowa: Optymalizacja pod kątem styczników miniaturowych pozwala na znaczną oszczędność miejsca w rozdzielnicy elektrycznej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania w aplikacjach przemysłowych. Przekaźnik spełnia wymagania normy IEC 60947-4-1 dotyczącą aparatury niskonapięciowej, styczników i rozruszników do silników. Posiada certyfikację CE oraz spełnia dyrektywy RoHS, co gwarantuje brak substancji szkodliwych w procesie produkcji. Stopień ochrony obudowy zapewnia bezpieczną eksploatację w typowych warunkach szaf sterowniczych.

Zastosowanie

Przekaźnik LR2K0305 znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej, gdzie wymagana jest precyzyjna ochrona małych silników elektrycznych. Jest idealnym rozwiązaniem dla napędów pomp, wentylatorów, przenośników taśmowych oraz innych urządzeń napędzanych silnikami o niskiej mocy znamionowej. Dzięki swojej charakterystyce wyzwalania, doskonale sprawdza się w aplikacjach, gdzie kluczowe jest zachowanie ciągłości procesów przy jednoczesnym zapewnieniu maksymalnego bezpieczeństwa infrastruktury elektrycznej.

Wskazówki Montażowe

Montaż przekaźnika termicznego powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem następujących zasad:

• Bezpośredni montaż: Przekaźnik jest przystosowany do bezpośredniego wpięcia pod zaciski stycznika miniaturowego, co eliminuje konieczność stosowania dodatkowego okablowania między tymi aparatami.
• Nastawa prądu: Przed uruchomieniem należy precyzyjnie ustawić prąd wyzwalania na skali urządzenia, odpowiadający prądowi znamionowemu silnika (In) odczytanemu z tabliczki znamionowej.
• Moment dokręcania: Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć nadmiernej rezystancji przejścia, która mogłaby prowadzić do błędnych zadziałań termicznych.
• Środowisko: Urządzenie powinno być montowane w obudowach zapewniających odpowiednią wentylację, aby uniknąć wpływu temperatury otoczenia na charakterystykę bimetalu.

FAQ

• Czy przekaźnik chroni przed zwarciem? Nie, przekaźnik termiczny służy do ochrony przed przeciążeniem. Do ochrony zwarciowej należy zastosować odpowiednie bezpieczniki lub wyłączniki nadprądowe.
• Co oznacza klasa wyzwalania 10A? Klasa 10A informuje, że przy obciążeniu 7,2-krotnością prądu nastawionego, przekaźnik zadziała w czasie od 2 do 10 sekund, co jest standardem dla większości silników o normalnym rozruchu.
• Czy urządzenie posiada funkcję automatycznego resetu? Tak, większość modeli z tej serii umożliwia wybór między resetem ręcznym a automatycznym, co pozwala na dostosowanie trybu pracy do wymagań danej aplikacji.
