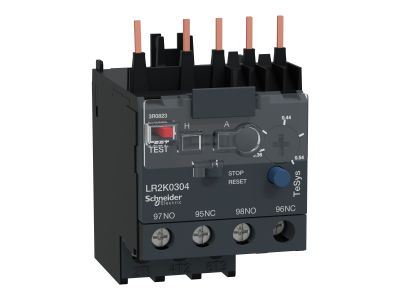

Przekaźnik termiczny do styczników miniaturowych 0,36-0,54A klasa 10A, TeSys K, D | LR2K0304 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik termiczny LR2K0304 z serii TeSys K to zaawansowane urządzenie zabezpieczające, zaprojektowane przez firmę Schneider Electric z myślą o ochronie silników elektrycznych przed skutkami przeciążeń oraz asymetrii zasilania. Urządzenie operuje w zakresie nastawy prądu od 0,36 A do 0,54 A, co czyni je idealnym rozwiązaniem dla miniaturowych układów napędowych o małej mocy. Mechanizm działania opiera się na wykorzystaniu właściwości bimetalu, który pod wpływem ciepła generowanego przez przepływający prąd ulega odkształceniu, co w konsekwencji prowadzi do przestawienia styku pomocniczego i rozłączenia obwodu sterowania.

• Klasa wyzwalania 10A: Gwarantuje zadziałanie zabezpieczenia w czasie krótszym niż 10 sekund przy prądzie równym 7,2-krotności prądu nastawczego, co skutecznie chroni izolację uzwojeń silnika.
• Ochrona przed zanikiem fazy: Zintegrowana funkcja monitorowania ciągłości zasilania zapobiega pracy silnika w trybie dwufazowym, co jest jedną z najczęstszych przyczyn awarii.
• Kompaktowa budowa: Przekaźnik jest dedykowany do bezpośredniego montażu pod stycznikami miniaturowymi serii TeSys K (LC1K, LP1K), co pozwala na znaczną oszczędność miejsca w szafie sterowniczej.
• Precyzyjna nastawa: Pokrętło regulacyjne pozwala na dokładne dopasowanie progu zadziałania do prądu znamionowego silnika w zakresie 0,36-0,54 A.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia najwyższy poziom bezpieczeństwa i niezawodności w aplikacjach przemysłowych. Przekaźnik LR2K0304 spełnia wymagania normy IEC 60947-4-1 dotyczącej aparatury niskonapięciowej, a także normy IEC 60947-5-1 w zakresie elementów sterowniczych. Posiada certyfikację CE oraz spełnia dyrektywy RoHS, co potwierdza brak substancji szkodliwych w procesie produkcji.

Zastosowanie

Przekaźnik termiczny Schneider Electric znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest niezastąpiony wszędzie tam, gdzie wymagana jest niezawodna ochrona małych silników klatkowych. Typowe obszary wykorzystania to:

• Układy napędowe wentylatorów i małych pomp.
• Systemy transportu bliskiego (przenośniki taśmowe o małej mocy).
• Sterowanie bramami i roletami przemysłowymi.
• Maszyny pakujące i etykietujące.

Wskazówki Montażowe

Prawidłowa instalacja jest kluczowa dla zapewnienia deklarowanej ochrony. Przekaźnik LR2K0304 montuje się bezpośrednio do zacisków wyjściowych stycznika miniaturowego. Należy zwrócić szczególną uwagę na moment dokręcania śrub zaciskowych, aby uniknąć przegrzewania się styków na skutek zbyt dużego oporu przejścia. Po zamontowaniu należy ustawić prąd znamionowy silnika na skali przekaźnika. Zaleca się regularne sprawdzanie poprawności działania mechanizmu testowego (przycisk TEST), który symuluje wyzwolenie termiczne i pozwala zweryfikować ciągłość obwodu sterowania.

FAQ

• Czy przekaźnik LR2K0304 wymaga osobnego zasilania? Nie, urządzenie jest zasilane bezpośrednio z torów prądowych silnika i nie wymaga dodatkowego źródła energii do działania mechanizmu bimetalowego.
• Co oznacza klasa 10A? Klasa 10A określa charakterystykę czasowo-prądową wyzwalania. Oznacza to, że przy zimnym starcie i przeciążeniu 7,2 x Ir, przekaźnik zadziała w czasie od 2 do 10 sekund.
• Czy można go zamontować na szynie DIN bez stycznika? Przekaźnik LR2K0304 jest dedykowany do montażu podstycznikowego. Do montażu samodzielnego na szynie DIN wymagany jest specjalny adapter (blok zaciskowy).
