Przekaźnik termiczny do styczników miniaturowych 0,23-0,36A klasa 10A | LR2K0303 Schneider Electric

Opis i Kluczowe Cechy

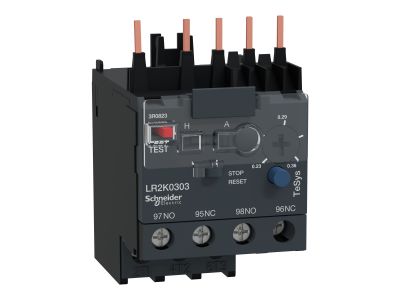

Przekaźnik termiczny LR2K0303 z serii TeSys K firmy Schneider Electricder Electric to dedykowane urządzenie do zabezpieczania silników przed przeciążeniem termicznym. Oferuje regulowany zakres prądu znamionowego 0,23–0,36 A oraz charakterystykę wyzwalania klasy 10A, co pozwala na szybką reakcję w przypadku przeciążeń bez zbędnych wyłączeń przy rozruchu. Szerokość modułu jest dostosowana do współpracy z miniaturowymi stycznikami serii LC1K, LP1K i LP4K, umożliwiając kompaktową zabudowę w rozdzielnicy.

• Zakres prądu nastawczego 0,23–0,36 A: precyzyjne dopasowanie do silników o małej mocy, zapewniające skuteczną ochronę bez ryzyka fałszywych wyłączeń.
• Klasa wyzwalania 10A: gwarantuje wyłączenie w czasie poniżej 10 sekund przy 7,2‑krotnym prądzie znamionowym – optymalna ochrona przed zwarciami i przeciążeniami.
• Napięcie izolacji Ui do 750 V (wg VDE 0110 grupa C): wysoka wytrzymałość dielektryczna, bezpieczna praca w instalacjach przemysłowych i budynkowych.
• Kompatybilność ze stycznikami LC1K, LC7K, LP1K, LP4K: łatwy montaż bezpośredni na styczniku lub na szynie DIN – oszczędność miejsca i czasu instalacji.
• Praca w sieciach AC i DC: uniwersalne zastosowanie przy zasilaniu zarówno prądem przemiennym, jak i stałym, bez konieczności stosowania dodatkowych przekaźników.

Zgodność z Normami

Przekaźnik LR2K0303 spełnia wymagania norm: IEC 60947, BS 4941, CSA C22.2 Nr 14 oraz VDE 0110 grupa C. Posiada certyfikację CE, potwierdzającą zgodność z europejskimi dyrektywami dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt przeznaczony do montażu w instalacjach niskiego napięcia.

Zastosowanie

Przekaźnik termiczny LR2K0303 został zaprojektowany przede wszystkim do zabezpieczania silników elektrycznych małej mocy przed przeciążeniem i zanikiem fazy. Znajduje zastosowanie w sterowaniu i automatyce budynkowej oraz przemysłowej.

• Ochrona silników wentylatorów, pomp, sprężarek i innych napędów o prądzie znamionowym 0,23–0,36 A.
• Współpraca ze stycznikami miniaturowymi w układach rozruchu bezpośredniego i gwiazda‑trójkąt.
• Integracja z systemami automatyki budynkowej (BMS) i sterownikami PLC jako element zabezpieczenia przeciążeniowego.
• Zastosowanie w rozdzielnicach przemysłowych i szafach sterowniczych, gdzie wymagana jest kompaktowa budowa i wysoka niezawodność.

Wskazówki Montażowe

Montaż przekaźnika termicznego LR2K0303 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie można instalować bezpośrednio na stycznikach serii LC1K/LP1K lub na szynie DIN TH35 (za pomocą adaptera). Moment dokręcania śrub zacisków oraz przekrój przyłączanych przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. Zapewnij odpowiedni odstęp od innych urządzeń w celu odprowadzania ciepła – nie przekraczaj maksymalnej temperatury otoczenia podanej w karcie katalogowej.

FAQ

• Jaki jest zakres nastawy prądu w przekaźniku LR2K0303? Zakres wynosi 0,23–0,36 A. Regulacja odbywa się za pomocą pokrętła na przednim panelu, co umożliwia precyzyjne dopasowanie do prądu znamionowego silnika.
• Co oznacza klasa 10A w tym przekaźniku? Klasa 10A określa charakterystykę czasowo‑prądową wyzwalania – urządzenie wyłączy obwód w czasie nie dłuższym niż 10 sekund przy prądzie 7,2‑krotności wartości nastawionej. Zapewnia to szybką ochronę przed zwarciem bez wyłączania przy normalnym rozruchu silnika.
• Czy przekaźnik LR2K0303 może pracować z napięciem stałym (DC)? Tak, urządzenie jest przeznaczone do sieci zarówno prądu przemiennego (AC), jak i stałego (DC). Napięcie izolacji dla obwodu mocy wynosi odpowiednio 600 V (CSA), 690 V (IEC/BS) i 750 V (VDE) – należy uwzględnić obowiązującą normę w miejscu instalacji.
