Przekaźnik termiczny do styczników miniaturowych 0,16-0,23A klasa 10A | LR2K0302 Schneider Electric

Opis i Kluczowe Cechy

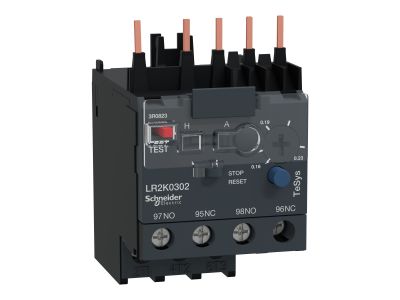

Przekaźnik termiczny Schneider Electric z serii TeSys K, o numerze katalogowym LR2K0302, to precyzyjne urządzenie zabezpieczające zaprojektowane do współpracy z miniaturowymi stycznikami. Urządzenie operuje w zakresie nastawy prądu od 0,16 A do 0,23 A, co czyni je idealnym rozwiązaniem dla silników o bardzo małej mocy, wymagających rygorystycznej ochrony termicznej. Mechanizm działania opiera się na wykorzystaniu właściwości bimetalu, który pod wpływem ciepła generowanego przez przepływający prąd ulega odkształceniu, co w konsekwencji prowadzi do przestawienia styku pomocniczego i rozłączenia obwodu sterowania.

• Klasa wyzwalania 10A: Gwarantuje zadziałanie zabezpieczenia w czasie krótszym niż 10 sekund przy prądzie równym 7,2-krotności prądu nastawczego, co jest optymalne dla standardowych aplikacji przemysłowych.
• Ochrona różnicowa: Urządzenie monitoruje asymetrię obciążenia i jest czułe na zanik jednej z faz, co zapobiega kosztownym awariom uzwojeń silnika.
• Kompensacja temperatury otoczenia: Mechanizm bimetaliczny został zaprojektowany tak, aby zachować powtarzalność parametrów wyzwalania niezależnie od wahań temperatury wewnątrz szafy sterowniczej.
• Zintegrowane styki pomocnicze: Wyposażenie w styki 1NO + 1NC pozwala na jednoczesne rozłączenie cewki stycznika oraz przesłanie sygnału błędu do sterownika PLC lub lampki sygnalizacyjnej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i jakości obowiązującymi w elektrotechnice. Przekaźnik LR2K0302 spełnia wymagania normy IEC 60947-4-1 oraz IEC 60947-5-1, co potwierdza jego niezawodność w zastosowaniach przemysłowych. Posiada certyfikację CE oraz UL/CSA, co umożliwia jego stosowanie na rynkach międzynarodowych. Stopień ochrony obudowy zapewnia bezpieczeństwo przed dotykiem bezpośrednim zgodnie z wytycznymi VDE 0106.

Zastosowanie

Przekaźnik termiczny LR2K0302 znajduje szerokie zastosowanie w systemach automatyki budynkowej i przemysłowej, gdzie kluczowe jest zabezpieczenie małych odbiorników energii. Jest dedykowany do:

• Zabezpieczania silników trójfazowych i jednofazowych przed przeciążeniem prądowym.
• Ochrony napędów przed skutkami utknięcia wirnika.
• Układów sterowania pompami, wentylatorami oraz małymi przenośnikami taśmowymi.
• Aplikacji, w których wymagana jest wysoka gęstość upakowania aparatury dzięki kompatybilności z miniaturowymi stycznikami serii LC1K.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia deklarowanej charakterystyki ochronnej. Przekaźnik montuje się bezpośrednio pod stycznikiem miniaturowym za pomocą dedykowanych zacisków grzebieniowych, co eliminuje konieczność stosowania dodatkowego okablowania między urządzeniami. Należy zwrócić uwagę na:

• Moment dokręcania: Śruby zaciskowe powinny być dokręcone z odpowiednią siłą (zgodnie z dokumentacją techniczną), aby uniknąć przegrzewania się punktów styku.
• Nastawa prądu: Pokrętło nastawcze musi być ustawione dokładnie na wartość prądu znamionowego silnika (In), a nie na prąd rozruchowy.
• Przekrój przewodów: Należy stosować przewody o przekroju dostosowanym do prądu obciążenia, zapewniając stabilne połączenie elektryczne i mechaniczne.
• Wybór trybu resetu: Urządzenie umożliwia wybór między resetem ręcznym (Manual) a automatycznym (Auto), co pozwala na dostosowanie logiki pracy układu do wymagań bezpieczeństwa danej maszyny.

FAQ

1. Czy przekaźnik LR2K0302 chroni przed zwarciem?
Nie, przekaźnik termiczny służy wyłącznie do ochrony przed przeciążeniem i zanikiem fazy. Do ochrony zwarciowej należy zastosować odpowiednie bezpieczniki topikowe lub wyłącznik nadprądowy o charakterystyce dostosowanej do silnika.

2. Co oznacza klasa 10A?
Klasa 10A określa charakterystykę czasowo-prądową wyzwalania. Oznacza to, że przy zimnym starcie i obciążeniu 7,2xIn, przekaźnik rozłączy obwód w czasie od 2 do 10 sekund.

3. Czy mogę zamontować ten przekaźnik na szynie DIN samodzielnie?
Przekaźnik LR2K0302 jest przeznaczony do bezpośredniego montażu pod stycznikiem. Do samodzielnego montażu na szynie DIN wymagany jest dodatkowy blok zaciskowy (adapter).
