Przekaźnik termiczny do styczników miniaturowych 0,11-0,16A klasa 10A | LR2K0301 Schneider Electric

Opis i Kluczowe Cechy

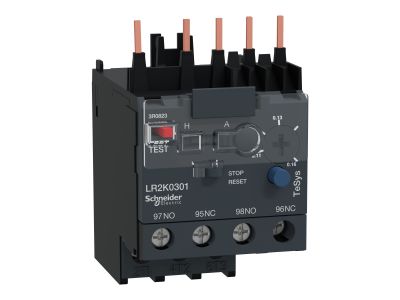

Przekaźnik termiczny TeSys LR2K0301 firmy Schneider Electricder Electric to specjalistyczne urządzenie zabezpieczające silniki przed przeciążeniem, przeznaczone do współpracy ze stycznikami miniaturowymi. Oferuje zakres nastaw prądu 0,11–0,16 A przy klasie wyzwalania termicznego 10A, co pozwala precyzyjnie dopasować ochronę do silników o małej mocy. Zaprojektowany do montażu w instalacjach prądu przemiennego i stałego, zapewnia niezawodne odłączanie w warunkach przeciążenia, chroniąc zarówno silnik, jak i instalację.

• Zakres nastaw prądu 0,11–0,16 A: Możliwość precyzyjnego ustawienia progu zadziałania dla małych silników, minimalizująca ryzyko fałszywych wyłączeń lub niechronionych przeciążeń.
• Klasa wyzwalania 10A: Gwarantuje szybkie odłączenie obwodu w przypadku długotrwałego przeciążenia, co wydłuża żywotność silnika i zapobiega uszkodzeniom termicznym.
• Napięcie izolacji Ui do 750 V (wg VDE 0110 grupa C): Wysoka wytrzymałość dielektryczna zapewnia bezpieczną pracę w obwodach o podwyższonym napięciu, zgodnie z rygorystycznymi normami.
• Kompatybilność ze stycznikami TeSys (LC1K, LC7K, LP1K, LP4K): Łatwy montaż bezpośredni na styczniku, brak konieczności stosowania dodatkowych przewodów, co upraszcza rozdzielnicę i skraca czas instalacji.
• Praca w sieciach AC i DC: Uniwersalność zastosowania w różnych typach instalacji – od sterowania silnikami przemiennymi po obwody sterownicze prądu stałego.

Zgodność z Normami

Przekaźnik LR2K0301 spełnia wymagania norm międzynarodowych: IEC 60947, BS 4941, CSA C22.2 Nr 14 oraz VDE 0110 grupa C. Posiada certyfikat CE, potwierdzający zgodność z europejskimi dyrektywami. Dzięki temu produkt nadaje się do stosowania w instalacjach przemysłowych i komercyjnych na całym świecie.

Zastosowanie

Przekaźnik termiczny TeSys LR2K0301 jest elementem ochronnym i sygnalizacyjnym w układach sterowania silnikami elektrycznymi. Znajduje zastosowanie wszędzie tam, gdzie konieczne jest zabezpieczenie przed przeciążeniem w obwodach o małym prądzie znamionowym.

• Ochrona silników wentylatorów, pomp, kompresorów o mocy odpowiadającej zakresowi 0,11–0,16 A.
• Sterowanie i zabezpieczenie w układach automatyki budynkowej, np. siłowników przepustnic lub małych napędów.
• Współpraca ze stycznikami w rozdzielnicach maszyn – szybkie odłączanie przy przeciążeniu bez potrzeby ingerencji w główny obwód sterowania.
• Zabezpieczenie przed przeciążeniem w małych instalacjach przemysłowych, gdzie stosuje się styczniki miniaturowe TeSys K.

Wskazówki Montażowe

Montaż przekaźnika termicznego LR2K0301 powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie montuje się bezpośrednio na stycznikach LC1K/LP1K (szyna DIN TH35 nie jest wymagana – przekaźnik jest przystosowany do bezpośredniego podłączenia do stycznika). Przewody należy dobierać zgodnie z obciążalnością prądową dla danego przekroju, a moment dokręcania zacisków – według dokumentacji producenta. Przed pierwszym uruchomieniem sprawdzić poprawność ustawienia zakresu prądu oraz działanie mechanizmu wyzwalającego.

FAQ

• Czy przekaźnik LR2K0301 ma podświetlenie lub sygnalizację zadziałania? W dostarczonych danych nie ma informacji o podświetleniu. Przekaźnik opiera się na mechanicznym styku pomocniczym, który sygnalizuje zadziałanie poprzez zmianę stanu – można go odczytać w obwodzie sterowania.
• Jaki stopień ochrony IP posiada to urządzenie? Dane nie zawierają informacji o stopniu IP, jednak zgodnie z branżową praktyką dla aparatury montowanej w rozdzielnicach wewnętrznych typowy jest IP20. W przypadku montażu na zewnątrz należy stosować dodatkowe obudowy.
• Czy przekaźnik pracuje w trybie styku normalnie zamkniętym czy otwartym? Standardowo przekaźniki termiczne wyposażone są w jeden styk NC (normalnie zamknięty) do odłączania obwodu sterowania stycznika. Szczegóły konfiguracji styków należy sprawdzić w dokumentacji technicznej producenta.
