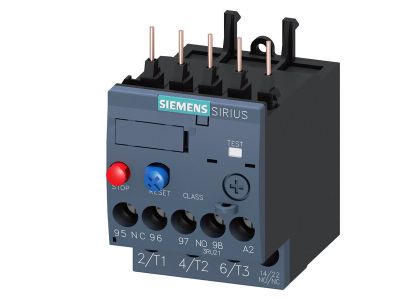

Przekaźnik przeciążeniowy 9,0-12,5A ochrona silnika S00, Class 10, montaż na styczniku | 3RU2116-1KB0 Siemens

Alternatywny kod produktu: 3RU21161KB0

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy Siemens SIRIUS 3RU2116-1KB0 to termiczne urządzenie zabezpieczające silniki i inne odbiorniki przed skutkami przeciążenia, oparte na pomiarze rzeczywistej wartości prądu. Przeznaczony do ochrony silników w rozmiarze S00, oferuje zakres nastaw prądu 9,0–12,5 A oraz klasę wyzwalania Class 10. Kompaktowa konstrukcja i montaż bezpośrednio na styczniku pozwalają zaoszczędzić miejsce w szafie sterowniczej i uprościć instalację.

• Zakres nastaw prądu 9,0–12,5 A: umożliwia precyzyjne dopasowanie do prądu znamionowego chronionego silnika, co zapewnia skuteczną ochronę bez zbędnych wyłączeń.
• Klasa wyzwalania Class 10: gwarantuje szybkie zadziałanie w przypadku przeciążenia, chroniąc uzwojenia silnika przed przegrzaniem i uszkodzeniem.
• Rozmiar obudowy S00: kompaktowa konstrukcja oszczędza cenne miejsce w szafie sterowniczej, ułatwiając aranżację układów rozruchowych.
• Montaż bezpośrednio na styczniku: redukuje okablowanie i skraca czas instalacji, tworząc zintegrowany zestaw rozruchowy.
• Termiczny pomiar prądu: niezawodne działanie oparte na sprawdzonej technologii bimetalowej, odpornej na zakłócenia elektromagnetyczne.

Zgodność z Normami

Przekaźnik przeciążeniowy Siemens SIRIUS 3RU2116-1KB0 jest zaprojektowany i produkowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Przekaźnik przeciążeniowy 3RU2116-1KB0 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona silników elektrycznych i napędów przed przeciążeniem termicznym.

• Ochrona silników w układach rozruchu bezpośredniego we współpracy ze stycznikami w rozmiarze S00.
• Zabezpieczenie przeciążeniowe w szafach sterowniczych maszyn i urządzeń przemysłowych.
• Komponent zestawów rozruchowych w instalacjach HVAC, pompowniach i wentylacji.
• Ochrona napędów w liniach produkcyjnych i transportowych wymagających klasy wyzwalania Class 10.

Wskazówki Montażowe

Montaż przekaźnika przeciążeniowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) jako element niezależny lub bezpośrednio na styczniku w rozmiarze S00. Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów należy dobrać do prądu znamionowego chronionego obwodu, a moment dokręcania zacisków stosować zgodnie z wytycznymi producenta.

FAQ

• Jaki jest zakres nastaw prądu przekaźnika 3RU2116-1KB0? Zakres nastaw prądu wynosi 9,0–12,5 A, co pozwala precyzyjnie dopasować próg zadziałania do prądu znamionowego chronionego silnika.
• Do jakich styczników można montować ten przekaźnik? Przekaźnik przeznaczony jest do montażu bezpośrednio na stycznikach w rozmiarze S00 z serii Sirius, co tworzy kompaktowy i zintegrowany zestaw rozruchowy.
• Co oznacza klasa wyzwalania Class 10 w praktyce? Klasa wyzwalania Class 10 oznacza, że przekaźnik zadziała w czasie do 10 sekund przy przeciążeniu wynoszącym 7,2-krotność prądu nastawionego – zapewnia to szybką ochronę silników standardowej konstrukcji przed skutkami przeciążenia.
