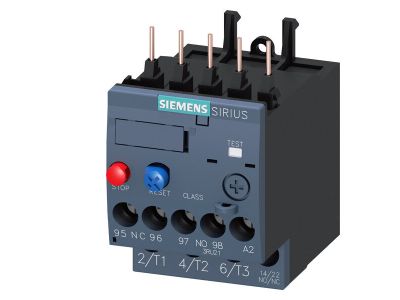

Przekaźnik przeciążeniowy 4,5-6,3A ochrona silnika S00, Class 10, montaż na styczniku | 3RU2116-1GB0 Siemens

Alternatywny kod produktu: 3RU21161GB0

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy Siemens SIRIUS 3RU2116‑1GB0 jest termicznym zabezpieczeniem silników i innych odbiorników przed przeciążeniem, bazującym na pomiarze prądu. Urządzenie zastępuje poprzedni model 3RU2116‑1GJ0 i oferuje zakres nastawczy 4,5–6,3 A, klasę wyzwalania Class 10 oraz wielkość S00 umożliwiającą montaż bezpośrednio na styczniku. Precyzyjna charakterystyka czasowo‑prądowa chroni napęd przed przegrzaniem, a kompaktowa budowa oszczędza miejsce w szafie sterowniczej.

• Zakres nastawczy 4,5–6,3 A: Pozwala precyzyjnie dopasować próg zadziałania do prądu znamionowego silnika, eliminując zbędne wyłączenia przy rozruchu i zapewniając pełną ochronę w normalnej pracy.
• Klasa wyzwalania Class 10: Gwarantuje zadziałanie w odpowiednim czasie przy przeciążeniu (np. do ok. 10 s dla prądu 6‑krotnie większego od nastawionego), co zabezpiecza uzwojenia przed uszkodzeniem termicznym.
• Wielkość S00 – montaż na styczniku: Przekaźnik może być zamocowany bezpośrednio na styczniku serii SIRIUS S00, co eliminuje konieczność stosowania dodatkowych przewodów łączeniowych i skraca czas instalacji.
• Zabezpieczenie przed przeciążeniem i zanikiem fazy: Urządzenie wykrywa asymetrię prądów charakterystyczną dla przerwy w jednej fazie, dodatkowo zwiększając bezpieczeństwo napędu.
• Kompaktowa budowa S00: Niewielkie wymiary ułatwiają zabudowę w rozdzielnicach i szafach sterowniczych o ograniczonej przestrzeni, a jednocześnie zachowana jest pełna funkcjonalność ochronna.

Zgodność z Normami

Produkt jest zgodny z europejskimi normami dotyczącymi termicznych przekaźników przeciążeniowych oraz posiada certyfikat CE. Spełnia wymagania dyrektyw niskonapięciowych, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach przemysłowych.

Zastosowanie

Przekaźnik przeciążeniowy 3RU2116‑1GB0 przeznaczony jest do ochrony silników elektrycznych oraz innych urządzeń odbiorczych przed skutkami przeciążenia. Sprawdza się w następujących scenariuszach:

• Ochrona silników asynchronicznych w maszynach produkcyjnych, pompach, wentylatorach i sprężarkach.
• Zabezpieczenie napędów w systemach transportu bliskiego (taśmociągi, podajniki) oraz w obrabiarkach.
• Stosowanie w rozdzielnicach sterowniczych wraz ze stycznikami SIRIUS S00 w automatyce budynkowej i przemysłowej.
• Współpraca z układami PLC i sterownikami przemysłowymi jako element sygnalizacji przeciążenia (poprzez styki pomocnicze – dostępne oddzielnie).

Wskazówki Montażowe

Montaż przekaźnika przeciążeniowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie mocuje się bezpośrednio na styczniku SIRIUS S00 (lub na szynie DIN TH35 za pomocą opcjonalnych adapterów). Momenty dokręcania śrub połączeniowych oraz przekroje przewodów należy dobrać zgodnie z dokumentacją techniczną producenta, uwzględniając prąd nastawczy i warunki obciążenia.

FAQ

• Jaki jest zakres nastawczy prądu w modelu 3RU2116‑1GB0? Zakres nastawczy wynosi od 4,5 A do 6,3 A. Należy go ustawić za pomocą regulatora na obudowie, dopasowując do prądu znamionowego chronionego silnika.
• Co oznacza klasa wyzwalania Class 10? Klasa wyzwalania określa charakterystykę czasowo‑prądową. Dla Class 10 czas zadziałania przy prądzie 6‑krotnie większym od nastawionego wynosi ok. 10 s. Zapewnia to ochronę silnika przed przegrzaniem przy jednoczesnym uniknięciu zbędnych wyłączeń w czasie rozruchu.
• Czy przekaźnik można zamontować bezpośrednio na styczniku? Tak, przekaźnik zaprojektowano do montażu na stycznikach Siemens SIRIUS o wielkości S00 (np. 3RT201). Montaż jest szybki i nie wymaga dodatkowego okablowania między stycznikiem a przekaźnikiem.
