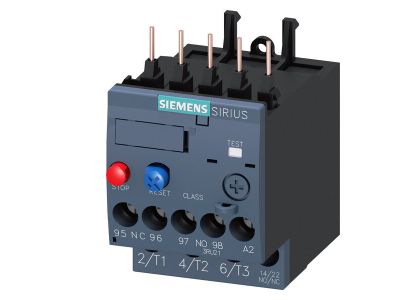

Przekaźnik przeciążeniowy 2,2-3,2A ochrona silnika S00, Class 10, montaż na styczniku | 3RU2116-1DB0 Siemens

Alternatywny kod produktu: 3RU21161DB0

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy Siemens serii SIRIUS 3RU (symbol 3RU2116-1DB0) zapewnia termiczną ochronę silników i innych urządzeń elektrycznych przed przeciążeniem. Zakres nastawczy prądu 2,2–3,2 A pozwala precyzyjnie dopasować zabezpieczenie do obciążenia, a klasa wyzwalania Class 10 gwarantuje szybkie zadziałanie przy przeciążeniach, chroniąc uzwojenia przed przegrzaniem. Dedykowany do bezpośredniego montażu na stycznikach, co oszczędza miejsce w szafie sterowniczej.

• Zakres prądowy 2,2–3,2 A: umożliwia bezpieczną pracę z silnikami o znamionowym prądzie mieszczącym się w tym przedziale, bez ryzyka uszkodzenia termicznego napędu.
• Klasa wyzwalania Class 10: zapewnia szybką reakcję na przeciążenia (czas zadziałania dla prądu 7,2×I_set poniżej 10 s), co minimalizuje ryzyko przegrzania i wydłuża żywotność silnika.
• Montaż bezpośredni na styczniku: redukuje pracochłonność instalacji oraz zmniejsza wymaganą przestrzeń w rozdzielnicy – idealne rozwiązanie do kompaktowych układów napędowych.
• Wielkość S00: kompaktowa obudowa przystosowana do współpracy z małymi stycznikami, łatwa w integracji w standardowych szafach sterowniczych.
• Bimetaliczny układ pomiarowy: niezawodna, termiczna zasada działania odporna na zakłócenia elektromagnetyczne, gwarantująca stabilną pracę w warunkach przemysłowych.

Zgodność z Normami

Przekaźnik przeciążeniowy 3RU2116-1DB0 jest zgodny z wymaganiami europejskich norm dotyczących ochrony silników oraz posiada certyfikację CE. Zaprojektowany zgodnie z wytycznymi serii SIRIUS, spełnia standardy bezpieczeństwa wymagane w instalacjach przemysłowych.

Zastosowanie

Przekaźnik przeznaczony jest do ochrony trójfazowych silników asynchronicznych przed przeciążeniem w układach napędowych. Sprawdza się w aplikacjach wymagających szybkiego wyzwalania i kompaktowej zabudowy.

• Ochrona silników w przenośnikach, wentylatorach, pompach i kompresorach.
• Zabezpieczenie napędów w maszynach produkcyjnych i obrabiarkach.
• Współpraca ze stycznikami w rozdzielnicach sterowniczych jako element układu rozruchu i zabezpieczenia.
• Instalacje automatyki budynkowej – sterowanie silnikami rolet, bram, klimatyzatorów.

Wskazówki Montażowe

Montaż przekaźnika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie mocuje się bezpośrednio na styczniku za pomocą zintegrowanego zatrzasku – nie wymaga szyny TH35 w przypadku montażu na styczniku. Przewody należy podłączać zgodnie z dokumentacją producenta, dobierając przekrój do rzeczywistego prądu obciążenia. Momenty dokręcania śrub zacisków muszą być zgodne z wytycznymi podanymi w karcie katalogowej.

FAQ

• Jaki jest zakres nastawczy prądu przekaźnika 3RU2116-1DB0? Zakres regulacji wynosi od 2,2 A do 3,2 A umożliwiający precyzyjne dopasowanie do silników o prądzie znamionowym w tym przedziale.
• Czy przekaźnik może być montowany bezpośrednio na styczniku? Tak, model 3RU2116-1DB0 jest zaprojektowany do bezpośredniego montażu na stycznikach – nie wymaga dodatkowych elementów mocujących.
• Jaką klasę wyzwalania ma ten przekaźnik? Klasa wyzwalania to Class 10, co oznacza czas zadziałania poniżej 10 sekund przy prądzie równym 7,2-krotności nastawy prądowej.
