Przekaźnik przeciążeniowy 1,4-2,0A ochrona silnika S00, Class 10, montaż na styczniku | 3RU2116-1BB0 Siemens

Alternatywny kod produktu: 3RU21161BB0

Opis i Kluczowe Cechy

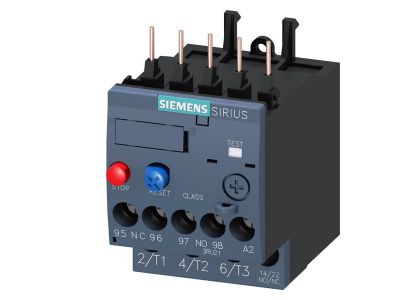

Przekaźnik przeciążeniowy Siemens SIRIUS 3RU2116‑1BB0 to termiczny przekaźnik ochrony silnika o zakresie prądowym 1,4–2,0 A, klasie wyzwalania Class 10, przeznaczony do bezpośredniego montażu na styczniku S00. Urządzenie zapewnia skuteczną ochronę napędów przed przeciążeniem, bazując na pomiarze rzeczywistej wartości prądu i minimalizując ryzyko przegrzania uzwojeń silnika.

• Zakres prądowy 1,4–2,0 A: precyzyjne dopasowanie do silników małej mocy, gwarantujące czułą ochronę termiczną bez zbędnych wyłączeń.
• Klasa wyzwalania Class 10: charakterystyka czasowo‑prądowa dostosowana do typowych rozruchów silników, wyzwalanie w czasie do 10 s przy przeciążeniu – szybka reakcja zapobiega uszkodzeniu napędu.
• Montaż na styczniku S00: bezpośrednie mocowanie na styczniku serii S00 oszczędza miejsce w rozdzielnicy i upraszcza okablowanie.
• Termiczny pomiar prądu: niezawodna zasada działania oparta na rzeczywistym prądzie obciążenia – brak dodatkowego zasilania, stabilna praca w szerokim zakresie temperatur.

Zgodność z Normami

Przekaźnik posiada oznaczenie CE i spełnia wymagania dyrektywy niskonapięciowej. Zaprojektowany zgodnie z obowiązującymi międzynarodowymi standardami dla termicznych przekaźników przeciążeniowych, co gwarantuje bezpieczeństwo użytkowania w instalacjach przemysłowych i budynkowych.

Zastosowanie

Przekaźnik przeznaczony jest do ochrony silników elektrycznych przed przeciążeniem w układach sterowania i zasilania. Sprawdza się w aplikacjach wymagających niezawodnego zabezpieczenia termicznego:

• Ochrona silników napędzających maszyny produkcyjne, przenośniki i obrabiarki.
• Zabezpieczenie napędów pomp, wentylatorów oraz sprężarek w systemach HVAC i instalacjach przemysłowych.
• Element układów rozruchowych małych silników w automatyce budynkowej i rozdzielnicach z wykorzystaniem styczników serii S00.

Wskazówki Montażowe

Montaż przekaźnika może być wykonywany wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się bezpośrednio na styczniku S00 lub na szynie TH35. Przewody należy łączyć zgodnie z dokumentacją producenta, dobierając przekrój przewodu do prądu obciążenia. Moment dokręcania zacisków sprawdź w karcie katalogowej.

FAQ

• Jaki jest zakres regulacji prądu wyzwalania? Zakres wynosi od 1,4 do 2,0 A, co umożliwia precyzyjne ustawienie progu zadziałania dla konkretnego silnika.
• Do jakiego stycznika można zamontować ten przekaźnik? Przekaźnik został zaprojektowany do bezpośredniego montażu na stycznikach serii S00 firmy Siemens, co zapewnia kompaktowe połączenie i łatwy montaż.
• Co oznacza klasa wyzwalania Class 10? Określa charakterystykę czasowo‑prądową – przekaźnik wyzwala się w maksymalnie 10 sekund przy zadanym prądzie przeciążeniowym, co odpowiada typowym silnikom ogólnego przeznaczenia.
