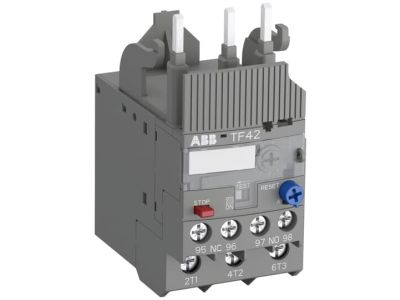

Przekaźnik termiczny 1-1,3A kl. 10A, TF42-1.3, zaciski śrubowe | 1SAZ721201R1025 ABB

Alternatywny kod produktu: 1SAZ721201R1025

Opis i Kluczowe Cechy

Przekaźnik termiczny przeciążeniowy TF42-1.3 (symbol 1SAZ721201R1025) to ekonomiczne, elektromechaniczne urządzenie zabezpieczające przeznaczone do ochrony silników elektrycznych przed przeciążeniem i zanikiem fazy. Urządzenie oferuje zakres nastawy prądu 1–1,3 A, co pozwala precyzyjnie dopasować zabezpieczenie do niewielkich silników. Klasa wyzwalania 10 gwarantuje szybkie i niezawodne odcięcie obwodu w przypadku przeciążeń, minimalizując ryzyko uszkodzenia odbiornika. Przekaźnik wyposażono w zaciski śrubowe ułatwiające pewne podłączenie przewodów.

• Zakres nastawy prądu 1 – 1,3 A: Umożliwia precyzyjne zabezpieczenie silników o małym prądzie znamionowym, zapewniając ochronę bez zbędnych wyłączeń.
• Klasa wyzwalania 10: Zapewnia szybkie zadziałanie w przypadku przeciążeń, chroniąc silnik przed termicznym uszkodzeniem.
• Styk wyzwalający (NC) i styk sygnałowy (NO): Umożliwiają zarówno bezpieczne wyłączenie obwodu głównego, jak i zdalną sygnalizację (np. do sterownika PLC lub panelu operatorskiego).
• Możliwość wyboru automatycznego lub ręcznego resetowania: Pozwala dostosować tryb pracy do wymagań instalacji – automatyczny restart po zadziałaniu lub ręczne potwierdzenie przez operatora.
• Kompensacja temperatury otoczenia i mechanizm bezwyzwalający: Zapewniają stabilną charakterystykę wyzwalania niezależnie od warunków termicznych oraz gwarantują niezawodne rozłączenie styków nawet w przypadku uszkodzenia mechanizmu.

Zgodność z Normami

Przekaźnik termiczny TF42-1.3 został zaprojektowany i wyprodukowany zgodnie z wymaganiami obowiązujących norm europejskich oraz posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Przekaźnik termiczny TF42-1.3 znajduje zastosowanie w instalacjach przemysłowych i budynkowych, gdzie wymagana jest niezawodna ochrona silników małej mocy. Urządzenie współpracuje bezpośrednio ze stycznikami blokowymi, co ułatwia integrację w szafach sterowniczych.

• Ochrona silników asynchronicznych w maszynach produkcyjnych, przenośnikach i wentylatorach.
• Zabezpieczenie odbiorników w układach automatyki budynkowej, np. w pompach i sprężarkach.
• Współpraca ze stycznikami blokowymi w rozdzielnicach głównych i podrozdzielnicach.
• Zdalna sygnalizacja stanu zadziałania do systemów nadzoru (SCADA, PLC).

Wskazówki Montażowe

Montaż przekaźnika termicznego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami BHP. Przed rozpoczęciem jakichkolwiek prac należy bezwzględnie odłączyć zasilanie od całego obwodu. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekaźnik podłącza się bezpośrednio do styczników blokowych – należy stosować przewody o przekroju dobranym do prądu znamionowego silnika oraz moment dokręcania śrub zgodnie z dokumentacją producenta. Po zakończeniu montażu należy sprawdzić poprawność nastawy prądu oraz trybu resetowania.

FAQ

• Czy przekaźnik termiczny wymaga zewnętrznego zasilania? Nie – działa na zasadzie bimetalicznego wyzwalania cieplnego, pobór energii jest minimalny i pochodzi z obwodu głównego. Nie potrzebuje dodatkowego napięcia sterującego.
• Jak odczytać stan zadziałania przekaźnika? Urządzenie posiada wizualną sygnalizację wyłączenia (mechaniczny wskaźnik) oraz oddzielny styk sygnałowy NO, który można wykorzystać do przesyłania informacji do sterownika lub lampki.
• Czy można zmienić tryb resetowania po zamontowaniu urządzenia? Tak, na przekaźniku znajduje się przełącznik umożliwiający wybór między automatycznym a ręcznym resetem. Zmiany można dokonać nawet po zamontowaniu, pod warunkiem odłączenia napięcia i zachowania ostrożności.
