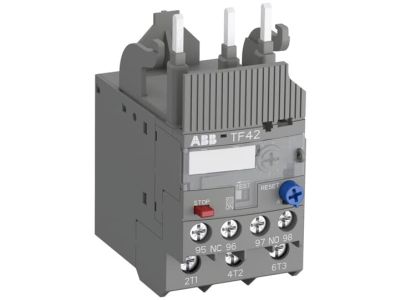

Przekaźnik termiczny 0,74-1A kl. 10A, TF42-1.0, zaciski śrubowe | 1SAZ721201R1023 ABB

Alternatywny kod produktu: 1SAZ721201R1023

Opis i Kluczowe Cechy

Przekaźnik termiczny przeciążeniowy TF42-1.0 (symbol 1SAZ721201R1023) to ekonomiczne elektromechaniczne urządzenie zabezpieczające obwód główny, dedykowane do ochrony silników przed przeciążeniem i zanikiem fazy. Dzięki zakresowi nastaw prądu 0,74–1 A oraz klasie wyzwalania 10 zapewnia szybkie i niezawodne odłączenie zasilania w przypadku przeciążeń, minimalizując ryzyko uszkodzenia napędu. Urządzenie wyposażono w zaciski śrubowe ułatwiające pewne przyłączenie przewodów.

• Zakres nastaw prądu 0,74–1 A: Precyzyjne dopasowanie do prądu znamionowego silnika umożliwia skuteczną ochronę przy niskich prądach obciążenia.
• Klasa wyzwalania 10: Gwarantuje szybkie zadziałanie w razie przeciążenia, co skraca czas narażenia silnika na niebezpieczny stan.
• Kompensacja temperatury otoczenia: Stabilna charakterystyka wyzwalania niezależnie od zmian temperatury w szafie sterowniczej, eliminuje fałszywe zadziałania.
• Styk wyzwalający (NC) i styk sygnałowy (NO): Umożliwiają oddzielne sygnalizowanie stanu alarmu (NO) i bezpieczne odcięcie obwodu sterowania (NC).
• Możliwość wyboru resetu ręcznego lub automatycznego: Elastyczność w zależności od wymagań instalacji – reset ręczny wymaga potwierdzenia po zadziałaniu, automatyczny przywraca gotowość po ostygnięciu.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich dyrektyw Unii Europejskiej i posiada oznakowanie CE. Zaprojektowany zgodnie z ogólnie przyjętymi standardami ochrony silników elektrycznych (klasa wyzwalania 10). Wszelkie prace montażowe i eksploatacyjne należy wykonywać zgodnie z dokumentacją producenta oraz obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Przekaźnik termiczny TF42-1.0 znajduje zastosowanie wszędzie tam, gdzie niezbędna jest niezawodna ochrona silników o małej mocy, szczególnie w instalacjach przemysłowych i budynkowych.

• Ochrona silników w układach napędowych maszyn i urządzeń produkcyjnych – zabezpiecza przed przeciążeniem i pracą przy zaniku jednej z faz.
• Zabezpieczenie w szafach sterowniczych i rozdzielnicach głównych – współpracuje ze stycznikami blokowymi w standardowych układach sterowania.
• Automatyka budynkowa i systemy HVAC – stosowany do ochrony wentylatorów, pomp i sprężarek o niewielkim poborze prądu.
• Linie technologiczne i taśmociągi – zapewnia szybkie wyłączenie w przypadku zatorów mechanicznych lub przeciążeń roboczych.

Wskazówki Montażowe

Montaż przekaźnika termicznego TF42-1.0 może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po uprzednim całkowitym odłączeniu napięcia w obwodzie głównym i sterowniczym. Urządzenie mocuje się bezpośrednio na styczniku blokowym (zgodnie z dokumentacją producenta). Zaciski śrubowe należy dokręcać momentem podanym w instrukcji montażu. Przekrój przewodów przyłączeniowych dobrać do prądu obciążenia silnika oraz wymogów norm instalacyjnych. Przed pierwszym uruchomieniem zweryfikować nastawę prądu oraz tryb resetowania (ręczny/automatyczny).

FAQ

• Jaki jest zakres nastaw prądu przekaźnika TF42-1.0? Urządzenie umożliwia nastawę prądu w zakresie od 0,74 A do 1 A – precyzyjnie dopasowujemy ochronę do prądu znamionowego silnika.
• Czy można zmienić tryb resetowania po zadziałaniu? Tak. Na obudowie przekaźnika znajduje się przełącznik umożliwiający wybór między resetem ręcznym (wymaga naciśnięcia przycisku) a automatycznym (samoczynny powrót po ostygnięciu bimetalicznego elementu).
• Do czego służą styki NC i NO w tym przekaźniku? Styk NC (normalnie zamknięty) pełni funkcję wyzwalającą – rozłącza obwód cewki stycznika w przypadku przeciążenia. Styk NO (normalnie otwarty) sygnalizuje stan alarmu do systemu nadzoru lub lampki sygnalizacyjnej.
