Przekaźnik przeciążeniowy 0,70-1,0A ochrona silnika S00, Class 10, montaż na styczniku | 3RU2116-0JB0 Siemens

Alternatywny kod produktu: 3RU21160JB0

Opis i Kluczowe Cechy

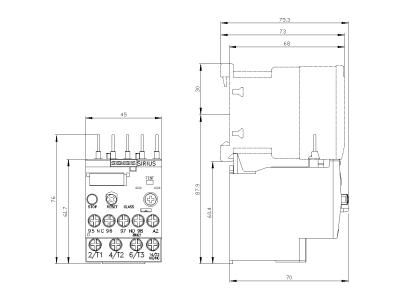

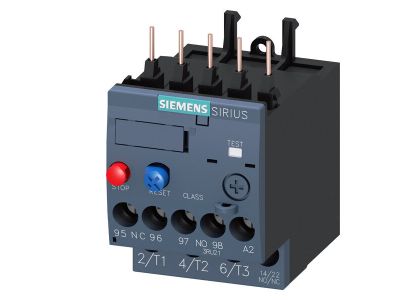

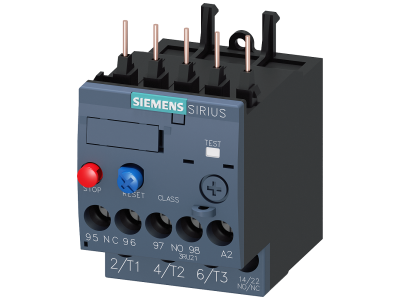

Przekaźnik przeciążeniowy Siemens SIRIUS 3RU2116-0JB0 przeznaczony jest do ochrony silników i innych odbiorników przed skutkami przeciążenia. Działa na zasadzie pomiaru prądu – w przypadku przekroczenia nastawionej wartości rozłącza obwód sterowniczy, zapobiegając uszkodzeniu napędu. Urządzenie montowane jest bezpośrednio na styczniku w systemie S00. Zakres nastawczy 0,70–1,0 A oraz klasa wyzwalania Class 10 zapewniają skuteczną ochronę w typowych zastosowaniach przemysłowych.

• Zakres nastawczy 0,70–1,0 A: Umożliwia precyzyjne dopasowanie do prądu znamionowego silnika, co minimalizuje ryzyko wyłączeń awaryjnych przy jednoczesnej pełnej ochronie.
• Klasa wyzwalania Class 10: Gwarantuje szybką reakcję na przeciążenie (maks. 10 sekund przy 7,2×Ie), co zabezpiecza uzwojenia silnika przed przegrzaniem nawet w trudnych warunkach rozruchu.
• Montaż na styczniku (system S00): Oszczędza miejsce w rozdzielnicy i upraszcza okablowanie – przekaźnik łączy się mechanicznie i elektrycznie bezpośrednio ze stycznikiem.
• Pomiar prądu niezależny od temperatury otoczenia: Eliminuje błędne zadziałania spowodowane zmianami klimatu w szafie sterowniczej, zwiększając niezawodność procesu.
• Kompaktowa obudowa dla systemu S00: Przeznaczona do montażu na szynie TH35 lub płycie montażowej, co ułatwia integrację z istniejącą aparaturą.

Zgodność z Normami

Przekaźnik przeciążeniowy 3RU2116-0JB0 spełnia wymagania europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej (oznaczenie CE). Zgodny z wytycznymi dotyczącymi przekaźników termicznych do ochrony silników – konstrukcja oparta na wieloletnich standardach DIN stosowanych w przemyśle. Nie podano w danych producenta konkretnych numerów norm.

Zastosowanie

Przekaźnik SIRIUS 3RU2116-0JB0 dedykowany jest do ochrony trójfazowych silników asynchronicznych i innych urządzeń obciążonych prądowo w sieciach przemysłowych i budynkowych. Sprawdza się w aplikacjach wymagających dokładnego zabezpieczenia przed długotrwałym przeciążeniem.

• Ochrona silników pomp, wentylatorów, sprężarek i przenośników przed skutkami zablokowania wirnika lub przeciążenia mechanicznego.
• Zabezpieczenie napędów w maszynach produkcyjnych, obrabiarkach oraz urządzeniach dźwigowych.
• Współpraca ze stycznikami serii S3 (S00) w układach rozruchu bezpośredniego oraz przełączania gwiazda-trójkąt.
• Stosowanie w szafach sterowniczych i rozdzielnicach głównych w zakładach przemysłowych, instalacjach komercyjnych i infrastrukturze.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika przeciążeniowego 3RU2116-0JB0 może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub bezpośrednio na styczniku w systemie S00. Moment dokręcania zacisków oraz dobór przekroju przewodów należy przeprowadzić zgodnie z dokumentacją techniczną producenta. Dla zachowania poprawnej charakterystyki wyzwalania należy zapewnić swobodny przepływ powietrza wokół przekaźnika.

FAQ

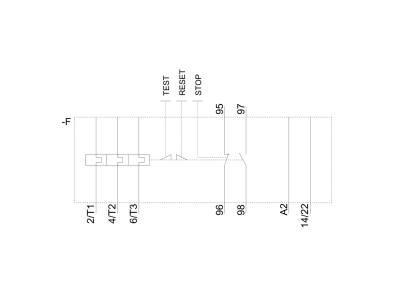

• Czy przekaźnik posiada podświetlenie lub sygnalizację zadziałania? Przekaźnik 3RU2116-0JB0 nie zawiera wbudowanego podświetlenia. Zadziałanie sygnalizowane jest mechanicznym przełącznikiem pomocniczym (styki 95-96 rozwierane, 97-98 zwierane).
• Jaki jest stopień ochrony tego urządzenia? Producent nie podaje w danych technicznych stopnia ochrony IP. Typowo dla aparatury montowanej w rozdzielnicy przyjmuje się IP20 (ochrona przed dotknięciem palcem). W warunkach wilgotnych lub zapylonych należy zastosować dodatkową obudowę.
• W jakim trybie pracy działa styk przekaźnika? Przekaźnik wyposażony jest w zestyk zwarci (97-98) otwierający się w razie przeciążenia oraz zestyk rozwierny (95-96) zamykający się – służy do sygnalizacji stanu awaryjnego. Praca w trybie automatycznym (samoczynny powrót po ostygnięciu) lub ręcznym (blokada po zadziałaniu) zależna od konfiguracji.
