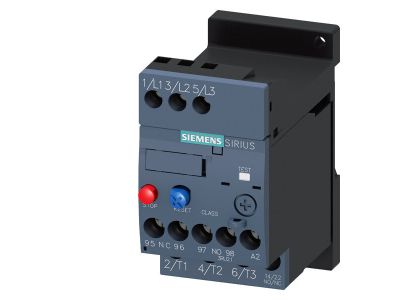

Przekaźnik przeciążeniowy 0,28-0,40A ochrona silnika S00, CLASS 10 | 3RU2116-0EB1 Siemens

Alternatywny kod produktu: 3RU21160EB1

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy Siemens SIRIUS 3RU2116-0EB1 służy do ochrony silników elektrycznych przed przeciążeniem termicznym. Urządzenie dedykowane jest do pracy w wykonaniu S00 (rozmiar stycznika/obudowy) i oferuje precyzyjny zakres nastawy prądowej 0,28–0,40 A. Klasa wyzwalania CLASS 10 zapewnia szybkie odłączenie silnika w razie przeciążenia, minimalizując ryzyko uszkodzenia uzwojeń. Dzięki kompaktowej budowie przekaźnik można łatwo zintegrować z układem sterowania.

• Zakres nastawy prądowej 0,28–0,40 A: precyzyjne dopasowanie do małych silników – minimalizuje ryzyko fałszywych wyłączeń i zapewnia skuteczną ochronę.
• Klasa wyzwalania CLASS 10: maksymalny czas zadziałania do 10 sekund przy 7,2-krotności prądu ustawionego – szybka reakcja na przeciążenie chroni silnik przed przegrzaniem.
• Przeznaczony do wykonania S00: idealnie współpracuje ze stycznikami i układami w standardowej obudowie S00, co upraszcza montaż w szafie sterowniczej.
• Ochrona termiczna oparta na pomiarze prądu: niezawodne wykrywanie przeciążeń nawet w zmiennych warunkach obciążenia – zwiększa bezpieczeństwo eksploatacji napędu.
• Zgodność z serią SIRIUS 3RU: łatwa integracja z systemem aparatury modułowej Siemens – jeden producent, sprawdzona kompatybilność.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich (EN) oraz międzynarodowych (IEC) dotyczących urządzeń do ochrony silników, w tym standardów dla przekaźników przeciążeniowych. Posiada oznaczenie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Przekaźnik przeciążeniowy 3RU2116-0EB1 stosuje się w układach automatyki przemysłowej i budynkowej, gdzie wymagana jest niezawodna ochrona silników małej mocy przed skutkami przeciążeń termicznych.

• Ochrona silników trójfazowych w maszynach produkcyjnych, wentylatorach, pompach i sprężarkach.
• Zabudowa w rozdzielnicach i szafach sterowniczych wraz ze stycznikami w rozmiarze S00.
• Zastosowanie w układach wymagających klasy wyzwalania CLASS 10 (np. napędy o szybkim narastaniu temperatury).
• Element systemów automatyki budynkowej – ochrona silników rolet, bram, klimatyzatorów itp.

Wskazówki Montażowe

Montaż przekaźnika przeciążeniowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od instalacji. Urządzenie montuje się na szynie TH35 (DIN) lub bezpośrednio do stycznika SIRIUS S00. Przekrój przewodów przyłączeniowych musi być dobrany do wartości prądu nastawy oraz obciążenia. Moment dokręcania zacisków oraz pozostałe parametry montażowe należy stosować zgodnie z dokumentacją techniczną producenta.

FAQ

• Jaki jest zakres nastawy prądowej tego przekaźnika? Zakres nastawy prądowej wynosi 0,28–0,40 A. Prąd jest ustawiany za pomocą pokrętła na obudowie.
• Co oznacza klasa wyzwalania CLASS 10? Klasa CLASS 10 oznacza, że przekaźnik w przypadku przeciążenia (przy 7,2-krotności prądu nastawy) zadziała w czasie nieprzekraczającym 10 sekund, co zapewnia szybką ochronę silnika przed uszkodzeniem termicznym.
• Czy przekaźnik nadaje się do ochrony silników jednofazowych? Przekaźnik jest zaprojektowany do ochrony silników trójfazowych (w układzie trójprzewodowym). Do silników jednofazowych wymagane są inne rozwiązania – w razie wątpliwości należy skonsultować się z producentem.
