Przekaźnik tablicowy napięciowy AC z Modbus RTU, pomiar napięcia 0-400V AC | DMV-1AC-MBT F&F

Opis i Kluczowe Cechy

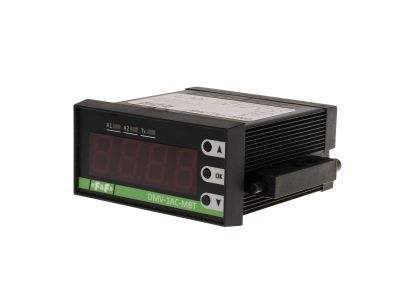

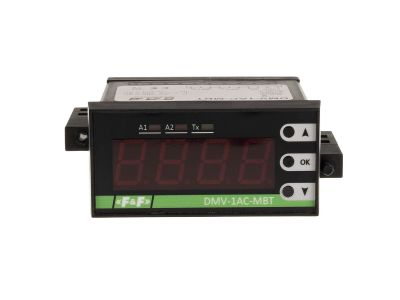

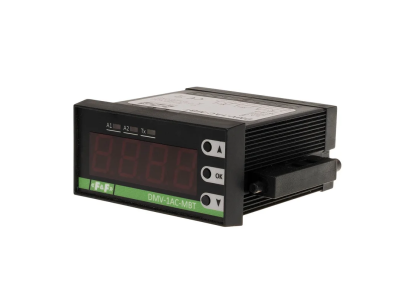

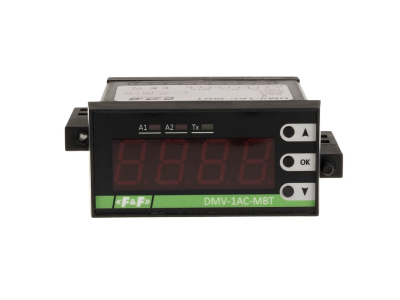

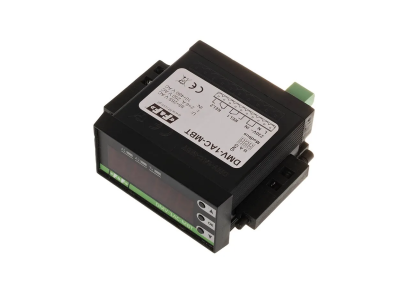

Przekaźnik tablicowy napięciowy AC DMV-1AC-MBT to urządzenie łączące precyzyjny pomiar napięcia z funkcją alarmową i komunikacją Modbus RTU. Mierzy wartość skuteczną napięcia AC w zakresie 10–480 V z dokładnością 1%, a wyniki prezentuje na czytelnym 4-cyfrowym wyświetlaczu LED o wysokości cyfry 14 mm. Dwa niezależne styki przekaźnikowe NO/NC o prądzie obciążenia 6 A umożliwiają sygnalizację przekroczeń progów alarmowych lub sterowanie urządzeniami wykonawczymi. Montowane w otworze 66×66 mm, idealnie sprawdza się w rozdzielnicach i szafach sterowniczych.

• Zakres pomiarowy 10–480 V AC: umożliwia monitorowanie napięcia w sieciach jednofazowych i układach pomocniczych, a galwanicznie odizolowane wejście zwiększa bezpieczeństwo personelu.
• 2 styki NO/NC o prądzie obciążenia 6 A: każdy styk może być konfigurowany niezależnie dla progów dolnego, górnego lub histerezy, co zapewnia elastyczne alarmowanie i sterowanie.
• Komunikacja Modbus RTU: interfejs RS‑485 z ustawianą prędkością 1200–115200 bit/s, parzystością i adresem 1–247 – ułatwia integrację z systemami BMS, PLC oraz zdalny odczyt i konfigurację.
• Wyświetlacz LED 4-cyfrowy (14 mm): doskonała czytelność nawet z daleka, nie wymaga podświetlenia – idealny do stałego monitorowania napięcia w czasie rzeczywistym.
• Konfigurowalne progi alarmowe i opóźnienia: zakres dolnego progu 10–479 V, górnego 11–480 V, histereza 1–150 V, opóźnienie 0–180 s – dostosowanie do specyficznych wymagań instalacji.

Zgodność z Normami

Urządzenie spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zostało zaprojektowane zgodnie z dyrektywami dotyczącymi kompatybilności elektromagnetycznej (EMC) i bezpieczeństwa użytkowania, co gwarantuje niezawodną pracę w warunkach przemysłowych i budynkowych.

Zastosowanie

Przekaźnik tablicowy DMV-1AC-MBT znajduje zastosowanie wszędzie tam, gdzie potrzebny jest pomiar napięcia AC z możliwością alarmowania i zdalnej komunikacji. Sprawdza się w systemach monitoringu sieci, automatyce budynkowej i sterowaniu procesami.

• Monitorowanie napięcia w rozdzielnicach głównych i podrozdzielnicach z sygnalizacją przekroczeń progów dolnego/górnego.
• Sterowanie stycznikami lub przekaźnikami w układach zabezpieczenia przed zbyt niskim lub wysokim napięciem.
• Integracja z systemami BMS/SCADA poprzez Modbus RTU – zdalny odczyt wskazań i diagnostyka stanu alarmów.
• Wykorzystanie w szafach automatyki do pomiaru napięcia na szynach zasilających i generowania impulsów do układów sterowania.

Wskazówki Montażowe

Montaż i podłączenie urządzenia może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest odłączony od sieci. Przekaźnik montuje się w otworze 66×66 mm na płycie tablicy lub szafy sterowniczej. Do podłączenia przewodów stosuj zaciski śrubowe o przekroju max 1,5 mm², dokręcając je momentem 0,4 Nm zgodnie z dokumentacją producenta. Ustaw adres Modbus (1‑247), prędkość transmisji i parametry parzystości przed uruchomieniem systemu.

FAQ

• Czy wyświetlacz jest podświetlany? Wyświetlacz LED jest samowyświetlający (czerwona barwa) i nie wymaga dodatkowego podświetlenia. Jego wysokość 14 mm zapewnia doskonałą czytelność w suchych pomieszczeniach.
• Jaki jest stopień ochrony urządzenia? Stopień ochrony IP20 – przekaźnik przeznaczony jest do montażu wewnątrz rozdzielnic, szaf sterowniczych oraz suchych pomieszczeń technicznych.
• Jak skonfigurować progi alarmowe i adres Modbus? Ustawień dokonuje się za pomocą przycisków na panelu przednim (tryb programowania) lub zdalnie przez interfejs Modbus RTU. Szczegółowa instrukcja konfiguracji znajduje się w dokumentacji producenta dostarczanej z urządzeniem.
