Przekaźnik tablicowy analogowy 0-20mA / 0-10V, styk 2 x NO/NC (2x6A) | MAX-PA-02-MBT F&F

Opis i Kluczowe Cechy

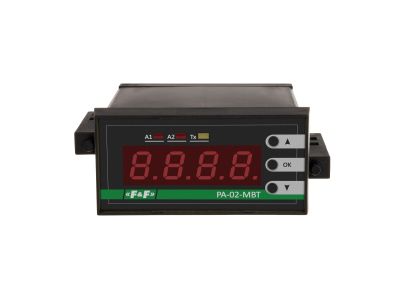

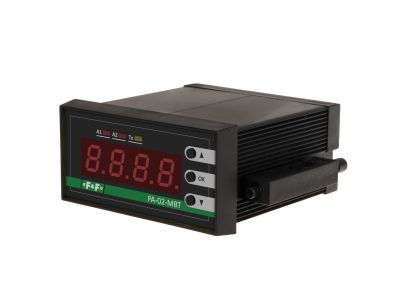

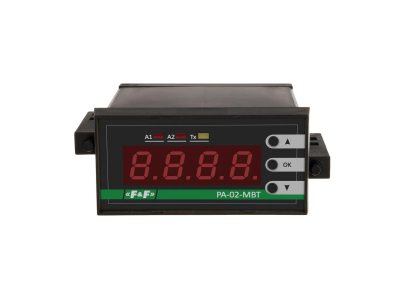

Przekaźnik tablicowy analogowy MAX-PA-02-MBT to panelowy przetwornik sygnałów 0–20 mA / 0–10 V z dwoma niezależnymi alarmami sterującymi przekaźnikami o stykach 2 x NO/NC (6 A). Urządzenie wyposażono w wyświetlacz LED 14 mm, diody sygnalizacyjne stanu oraz magistralę Modbus RTU do zdalnej konfiguracji i odczytu. Kompaktowa obudowa panelowa 36 × 72 mm umożliwia zabudowę w pulpitach sterowniczych i rozdzielnicach.

• Zakres sygnałów 0–20 mA / 0–10 V: uniwersalne wejście analogowe umożliwia podłączenie standardowych czujników i przetworników bez dodatkowych konwerterów.
• Dwa przekaźniki 2 x NO/NC (6 A): niezależne wyjścia alarmowe pozwalają na sygnalizację przekroczenia progów lub bezpośrednie sterowanie odbiornikami.
• Komunikacja Modbus RTU: zdalna konfiguracja, odczyt wartości i stanu przekaźników – idealne do integracji z systemami BMS i PLC.
• Wyświetlacz LED 14 mm oraz diody sygnalizacyjne: lokalny podgląd wartości mierzonej oraz wizualna informacja o stanie alarmów i komunikacji Modbus.
• Obudowa panelowa 36 × 72 mm: oszczędność miejsca w szafach sterowniczych, łatwy montaż w standardowym wycięciu.

Zgodność z Normami

Urządzenie spełnia wymagania dyrektyw europejskich i posiada oznaczenie CE. Przeznaczone do montażu w suchych pomieszczeniach, zgodnie z normami bezpieczeństwa dla aparatury kontrolno-pomiarowej.

Zastosowanie

Moduł MAX-PA-02-MBT znajduje zastosowanie wszędzie tam, gdzie wymagane jest precyzyjne monitorowanie sygnałów analogowych w połączeniu z alarmowaniem lub sterowaniem.

• Monitorowanie wartości procesowych (temperatura, ciśnienie, poziom) z sygnalizacją przekroczenia progów.
• Sterowanie wentylatorami, pompami lub zaworami w oparciu o sygnały z czujników analogowych.
• Integracja z systemami automatyki budynkowej (BMS) poprzez magistralę Modbus RTU.
• Zastosowanie w instalacjach przemysłowych jako lokalny wskaźnik i przekaźnik alarmowy.

Wskazówki Montażowe

Montaż i podłączenie urządzenia mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Przekaźnik przeznaczony jest do zabudowy w panelu – należy wykonać otwór montażowy o wymiarach 36 × 72 mm zgodnie z instrukcją producenta. Przekroje przewodów dobrać do prądu obciążenia styków (6 A). Momenty dokręcania zacisków stosować zgodnie z dokumentacją techniczną.

FAQ

• Jaki zakres sygnałów wejściowych obsługuje MAX-PA-02-MBT? Urządzenie akceptuje sygnały prądowe 0–20 mA oraz napięciowe 0–10 V, co pozwala na współpracę z różnymi czujnikami i przetwornikami.
• Czy urządzenie umożliwia zdalny odczyt i konfigurację? Tak, dzięki wbudowanej magistrali Modbus RTU możliwa jest zdalna konfiguracja oraz odczyt bieżących wartości i stanu przekaźników.
• Jakie diody sygnalizacyjne znajdują się na panelu przednim? Na panelu znajdują się diody sygnalizujące stan wyjść alarmowych oraz dioda komunikacji Modbus, co ułatwia lokalną diagnostykę.
