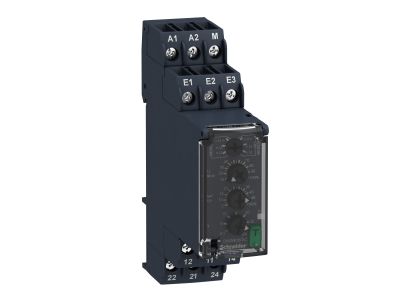

Przekaźnik sterowania napięciem nadnapięciowy i podnapięciowy 50mv-5v, 2C/O 8A Zelio Control | RM22UA31MR Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik sterowania napięciem nadnapięciowy i podnapięciowy RM22UA31MR firmy Schneider Electric z serii Zelio Control przeznaczony jest do monitorowania napięcia w sieciach jednofazowych w zakresie 50 mV – 5 V. Wyposażony w dwa styki przełączne (2C/O) o obciążalności 8 A, oferuje funkcję pamięci, diodę LED statusu oraz przezroczystą osłonę zabezpieczającą przed przypadkową ingerencją. Szerokość modułu wynosi zaledwie 22,5 mm, co ułatwia zabudowę w rozdzielnicach modułowych.

• Zakres pomiarowy 50 mV – 5 V: umożliwia precyzyjne wykrywanie zarówno nadnapięcia, jak i podnapięcia w niskonapięciowych obwodach sterowniczych, chroniąc podłączone urządzenia przed uszkodzeniem.
• 2 styki przełączne (C/O) o obciążalności 8 A: pozwalają na niezależne sterowanie dwoma obwodami o znacznym prądzie, np. wyłączanie zasilania lub sygnalizację alarmu.
• Funkcja pamięci: po zadziałaniu przekaźnik pozostaje w stanie alarmowym do czasu ręcznego resetu, co ułatwia identyfikację zdarzenia i skraca czas diagnostyki.
• Zintegrowana dioda LED statusu: wizualnie informuje o stanie przekaźnika (praca / alarm), co przyspiesza kontrolę w szafie sterowniczej.
• Przezroczysta osłona: blokuje dostęp do elementów nastawczych, zapobiegając przypadkowej zmianie ustawień i zwiększając bezpieczeństwo obsługi.

Zgodność z Normami

Przekaźnik RM22UA31MR został zaprojektowany zgodnie z wymaganiami europejskich norm bezpieczeństwa oraz posiada oznaczenie CE. Jego konstrukcja spełnia standardy obowiązujące w automatyce przemysłowej i instalacjach budynkowych, co gwarantuje niezawodną pracę w systemach monitoringu napięcia.

Zastosowanie

Przekaźnik RM22UA31MR znajduje zastosowanie wszędzie tam, gdzie wymagane jest ciągłe monitorowanie napięcia i szybka reakcja na przekroczenie progów. Sprawdza się w układach automatyki przemysłowej i budynkowej.

• Ochrona maszyn i urządzeń przed skutkami przepięć lub niedonapięć w obwodach sterowniczych (np. czujniki, sterowniki PLC).
• Syganalizacja stanów alarmowych i automatyczne odłączanie zasilania w przypadku wykrycia nieprawidłowego napięcia.
• Kontrola napięcia w starszych instalacjach, gdzie modernizacja z użyciem sterownika PLC jest nieopłacalna – przekaźnik działa jako samodzielny moduł zabezpieczający.
• Integracja z systemami automatyki budynkowej do nadzoru napięcia w sieciach oświetleniowych, wentylacji czy zasilania awaryjnego.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika RM22UA31MR mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy modułowej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów należy dobrać do prądu obciążenia (max. 8 A na styk), a moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Po zamontowaniu zaleca się sprawdzenie poprawności ustawień progów napięcia oraz funkcji pamięci.

FAQ

• Czy przekaźnik ma wbudowane podświetlenie / diodę LED? Tak, urządzenie wyposażone jest w zintegrowaną diodę LED sygnalizującą stan pracy oraz alarm. Dioda świeci w trybie normalnym i zmienia kolor/gasi się przy zadziałaniu (szczegóły w dokumentacji).
• Jaki jest stopień ochrony (IP) tego przekaźnika? Producent nie podaje w danych katalogowych konkretnego stopnia IP. Dla aparatury modułowej montowanej wewnątrz rozdzielnic standardowo przyjmuje się IP20 – ochrona przed dotknięciem palcem. Jeśli wymagana jest praca w warunkach zapylenia lub wilgoci, należy zastosować dodatkową obudowę.
• Jaki tryb pracy styków ma RM22UA31MR? Przekaźnik posiada dwa styki przełączne (C/O – changeover). Każdy styk ma trzy zaciski: wspólny (COM), normalnie zwarty (NC) i normalnie otwarty (NO). Można je wykorzystać zarówno do załączania, jak i rozłączania obwodów w zależności od stanu alarmu.
