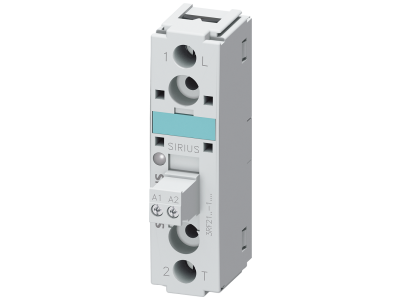

Przekaźnik półprzewodnikowy 3RF2, 1-fazowy, B=22,5mm, 20A 48-460V/24V DC | 3RF2120-1AA04 Siemens

Alternatywny kod produktu: 3RF21201AA04

Opis i Kluczowe Cechy

Przekaźnik półprzewodnikowy Siemens 3RF2120-1AA04 to jednofazowe urządzenie przeznaczone do bezstykowego przełączania obciążeń omowych i indukcyjnych. Dzięki prądowi znamionowemu 20 A i napięciu łączeniowemu 48–460 V AC zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu. Sterowany napięciem 24 V DC, charakteryzuje się szerokością modułu 22,5 mm, co oszczędza miejsce w rozdzielnicy. Zaciski śrubowe ułatwiają podłączenie.

• Przełączanie bez zużycia i bezgłośnie: idealne do obszarów wrażliwych na hałas, takich jak biura, szpitale czy sale konferencyjne.
• Kompaktowa konstrukcja (22,5 mm): oszczędza miejsce na szynie DIN, umożliwiając gęstą zabudowę aparatury.
• Wysoka częstotliwość załączania: zapewnia niezawodność nawet przy częstym przełączaniu – brak elementów mechanicznych eliminuje zużycie.
• Możliwość rozszerzenia modułami funkcyjnymi 3RF29: łatwa rozbudowa funkcji poprzez zatrzaśnięcie modułów bezpośrednio na przekaźniku.
• Dopuszczenia międzynarodowe IEC i UL/CSA: gwarantują zgodność z wymaganiami bezpieczeństwa na rynkach globalnych.

Zgodność z Normami

Przekaźnik 3RF2120-1AA04 posiada dopuszczenia IEC oraz UL/CSA, a także certyfikat CE, co potwierdza jego zgodność z międzynarodowymi normami bezpieczeństwa i jakości.

Zastosowanie

Urządzenie dedykowane jest do bezstykowego przełączania obciążeń omowych i indukcyjnych w instalacjach przemysłowych i budynkowych. Sprawdza się zarówno w aplikacjach wymagających częstego załączania, jak i w strefach ciszy.

• Sterowanie grzejnikami w instalacjach grzewczych i procesach przemysłowych.
• Przełączanie zaworów w liniach produkcyjnych (np. instalacje napełniające).
• Zastosowanie w obszarach wrażliwych na hałas – biura, szpitale, laboratoria.
• Praca z wysoką częstotliwością załączania w automatyce maszyn i urządzeń.

Wskazówki Montażowe

Montaż przekaźnika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie DIN TH35. Moment dokręcania zacisków śrubowych oraz przekrój przewodów należy dobrać zgodnie z dokumentacją producenta, uwzględniając prąd znamionowy 20 A.

FAQ

• Czy przekaźnik 3RF2120-1AA04 może przełączać obciążenia indukcyjne? Tak, urządzenie jest przystosowane do obciążeń zarówno omowych, jak i indukcyjnych, takich jak zawory w instalacjach napełniających.
• Jakie napięcie sterowania jest wymagane? Wymagane jest napięcie stałe 24 V DC, co ułatwia integrację z typowymi sterownikami PLC i systemami automatyki.
• Czy dostępne są akcesoria rozszerzające funkcjonalność? Tak, przekaźnik można rozbudować o moduły funkcyjne serii 3RF29, wtyczki sterowania oraz osłony zacisków – wszystkie montowane przez proste zatrzaśnięcie.
