Dołączany stycznik pomocniczy, 3NO+1NC, DC 24V, S00, przyłącze śrubowe, z diodą transil | 3RH2131-1KB40 Siemens

Alternatywny kod produktu: 3RH21311KB40

Opis i Kluczowe Cechy

Dołączany stycznik pomocniczy Siemens SIRIUS 3RH2131-1KB40 to urządzenie przeznaczone do przełączania sygnałów sterujących w obwodach pomocniczych. Wyposażony w konfigurację styków 3NO+1NC oraz cewkę DC 24 V, umożliwia bezpośrednie podłączenie do elektronicznych układów sterowania, w tym wyjść PLC. Dzięki zintegrowanej diodzie transil zapewnia skuteczną ochronę przed przepięciami. Wielkość S00 oraz przyłącze śrubowe gwarantują kompaktową zabudowę i niezawodne połączenie przewodów.

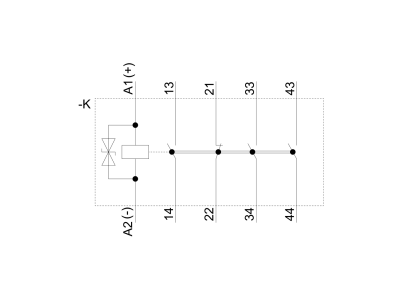

• 3NO+1NC (3 styki zwierne i 1 rozwierny): Umożliwia jednoczesne przełączanie czterech obwodów pomocniczych, co ułatwia rozbudowę układu sterowania i powielenie sygnałów.
• Napięcie sterowania DC 24 V z szerokim zakresem 0,7...1,25 US: Zapewnia stabilną pracę w zmiennych warunkach zasilania i kompatybilność z typowymi napięciami stosowanymi w automatyce.
• Zintegrowana dioda transil: Chroni elektronikę sterującą (np. PLC) przed przepięciami indukowanymi na cewce, wydłużając żywotność układu.
• Przyłącze śrubowe w wielkości S00: Umożliwia szybki i pewny montaż przewodów bez użycia specjalistycznych narzędzi, a kompaktowa obudowa oszczędza miejsce w rozdzielnicy.
• Znormalizowane oznaczenia przyłączy i kompatybilność z systemem SIRIUS: Ułatwia projektowanie i montaż – ten stycznik pomocniczy pasuje do styczników mocy 3RT2 oraz akcesoriów dla wielkości S00–S3.

Zgodność z Normami

Stycznik pomocniczy 3RH2131-1KB40 spełnia wymagania międzynarodowych norm IEC oraz posiada dopuszczenia UL/CSA, co potwierdza jego bezpieczeństwo i możliwość stosowania na całym świecie. Urządzenie posiada certyfikację CE i jest zgodne z europejskimi dyrektywami niskonapięciowymi oraz EMC. Wysoka odporność klimatyczna i niezawodność styku gwarantują długotrwałą pracę w trudnych warunkach przemysłowych.

Zastosowanie

Stycznik pomocniczy Siemens 3RH2 dedykowany jest do przełączania sygnałów sterujących w obwodach pomocniczych maszyn i instalacji przemysłowych. Jego właściwości czynią go uniwersalnym elementem układów automatyki.

• Bezpośrednie podłączanie do wyjść PLC – umożliwia separację galwaniczną i zwiększenie obciążalności styków.
• Powielanie sygnałów sterujących – dzięki zestykom 3NO+1NC można jednocześnie przekazać ten sam sygnał do kilku odbiorników (styczników, przekaźników, lamp sygnalizacyjnych).
• Rozbudowa styczników mocy – dołączany stycznik pomocniczy montowany na styczniku głównym 3RT2 zwiększa liczbę dostępnych styków pomocniczych.
• Aplikacje w szafach sterowniczych i rozdzielnicach – kompaktowa wielkość S00 oraz przyłącze śrubowe ułatwiają instalację w ograniczonej przestrzeni.

Wskazówki Montażowe

Montaż i podłączenie stycznika pomocniczego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub jako dołączane do stycznika mocy. Momenty dokręcania śrub oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta – typowo dla przyłącza śrubowego w wielkości S00 zaleca się przekrój 1…2,5 mm². Należy zwrócić uwagę na właściwą polaryzację napięcia sterowania DC 24 V oraz zastosowanie diody transil (zabezpieczenie jest już wbudowane, nie wymaga dodatkowych elementów).

FAQ

• Czy stycznik pomocniczy 3RH2131-1KB40 ma wbudowane podświetlenie? Nie, w oferowanym wariancie nie przewidziano podświetlenia. Dioda transil pełni funkcję zabezpieczenia przepięciowego, a nie sygnalizacyjną.
• Jaki jest zakres napięcia sterowania? Urządzenie jest przystosowane do napięcia znamionowego DC 24 V, a dopuszczalny zakres wynosi 0,7…1,25 US, czyli od ok. 16,8 V do 30 V DC.
• Czy styki są z prowadzeniem wymuszonym? W tym konkretnym modelu (3RH2131-1KB40) nie deklaruje się prowadzenia wymuszonego. Jeśli aplikacja wymaga zwiększonego bezpieczeństwa (np. monitoring zwarć styków), należy wybrać wariant z oznaczeniem „F” lub skonsultować się z producentem.
