Dołączany stycznik pomocniczy, 3NO+1NC, DC 24V, S00, przyłącze śrubowe, z diodą | 3RH2131-1JB40 Siemens

Alternatywny kod produktu: 3RH21311JB40

Opis i Kluczowe Cechy

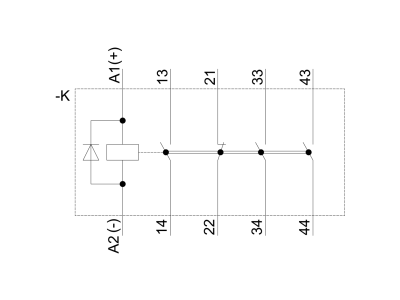

Dołączany stycznik pomocniczy o symbolu 3RH2131-1JB40 to element przeznaczony do montażu w systemach aparatury modułowej. Wyposażony w układ styków 3NO+1NC, przystosowany do sterowania napięciem stałym DC 24 V, w obudowie wielkości S00 z przyłączem śrubowym i zintegrowaną diodą tłumiącą przepięcia. Kompaktowa konstrukcja umożliwia rozbudowę istniejących układów sterowania o dodatkowe tory sygnałowe.

• Układ styków 3NO+1NC: Zapewnia elastyczność w konfiguracji obwodów sterowania – trzy zestyk normalnie otwarty i jeden normalnie zamknięty umożliwiają realizację zarówno załączania, jak i rozłączania sygnałów w jednym module.
• Napięcie cewki DC 24 V: Standardowe napięcie sterowania w systemach automatyki – ułatwia integrację z przekaźnikami, sterownikami PLC i zasilaczami przemysłowymi.
• Przyłącze śrubowe: Pewne i trwałe połączenie przewodów – odporny na wibracje zacisk śrubowy zapewnia niezawodny kontakt elektryczny w warunkach eksploatacyjnych.
• Zintegrowana dioda tłumiąca: Chroni elementy półprzewodnikowe sterownika przed przepięciami powstającymi przy wyłączaniu cewki – wydłuża żywotność układu i zwiększa odporność na zakłócenia.
• Obudowa wielkości S00: Kompaktowa konstrukcja pozwala na oszczędność miejsca w szafie sterowniczej – łatwa rozbudowa istniejących rozdzielnic i szaf.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm branżowych oraz posiada certyfikat CE. Zaprojektowany zgodnie z zasadami bezpieczeństwa obowiązującymi w instalacjach niskiego napięcia. Montaż i eksploatacja zgodne z dokumentacją producenta gwarantują zachowanie parametrów znamionowych.

Zastosowanie

Stycznik pomocniczy 3RH2131-1JB40 znajduje zastosowanie w układach sterowania i sygnalizacji, szczególnie w aplikacjach wymagających separacji galwanicznej i dopasowania sygnałów pomiędzy sterownikiem a odbiornikiem. Przeznaczony do montażu na szynie TH35 w szafach sterowniczych i rozdzielnicach.

• Rozbudowa styczników głównych o dodatkowe zestyk pomocnicze – sterowanie kilkoma obwodami za pomocą jednego impulsu.
• Przekazywanie sygnałów sterujących do przekaźników, styczników, siłowników i napędów w szafach automatyki.
• Separacja galwaniczna i dopasowanie napięć w układach PLC oraz systemach sterowania procesami przemysłowymi.
• Realizacja obwodów sygnalizacji i blokad zabezpieczeń w instalacjach maszynowych i budynkowych.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające i zabezpieczyć przed przypadkowym załączeniem. Urządzenie przystosowane do montażu na szynie TH35 (DIN) w rozdzielnicy. Przyłącze śrubowe należy dokręcić momentem podanym w dokumentacji technicznej producenta, a przekrój przewodów dobrać do spodziewanego prądu obciążenia zgodnie z obowiązującymi normami.

FAQ

• Jaka jest funkcja diody w tym styczniku? Dioda tłumiąca jest wbudowana równolegle do cewki. Chroni elementy sterownika (np. wyjścia PLC) przed przepięciami indukowanymi przy wyłączaniu cewki, zwiększając niezawodność całego układu.
• Czy stycznik może pracować przy napięciu przemiennym AC? Stycznik jest przystosowany wyłącznie do napięcia sterowania DC 24 V. Zastosowanie napięcia AC może spowodować uszkodzenie diody lub niewłaściwą pracę cewki.
• Jaki jest stopień ochrony obudowy? Producent nie podaje konkretnego stopnia IP w danych technicznych. Standardowo aparatura modułowa montowana w rozdzielnicy posiada stopień ochrony IP20 od strony czołowej. Szczegółowe informacje należy sprawdzić w dokumentacji produktu.
