Dołączany stycznik pomocniczy, 3NO+1NC, DC 24V, S00, przyłącze sprężynowe, z diodą | 3RH2131-2VB40 Siemens

Alternatywny kod produktu: 3RH21312VB40

Opis i Kluczowe Cechy

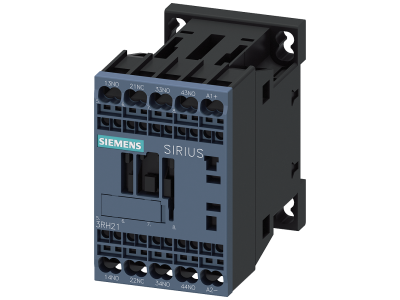

Dołączany stycznik pomocniczy z serii Siemens SIRIUS 3RH2, symbol 3RH2131-2VB40, przeznaczony do przełączania sygnałów sterujących w obwodach pomocniczych. Wyposażony w konfigurację styków 3NO+1NC z prowadzeniem wymuszonym, cewkę DC 24 V oraz zintegrowaną diodę tłumiącą. Przyłącze sprężynowe zapewnia szybki i pewny montaż bez użycia narzędzi, a kompaktowa wielkość S00 oszczędza miejsce w szafie sterowniczej.

• Konfiguracja styków 3NO+1NC z prowadzeniem wymuszonym: Umożliwia jednoczesne przełączanie wielu obwodów pomocniczych oraz zastosowanie w aplikacjach bezpieczeństwa dzięki mechanicznemu sprzężeniu styków.
• Napięcie cewki DC 24 V: Bezpośrednia kompatybilność z elektronicznymi układami sterowania, takimi jak PLC czy przetwornice, bez konieczności stosowania dodatkowych konwerterów.
• Szeroki zakres napięcia sterowania 0,85…1,85 × Us: Zapewnia niezawodne zadziałanie nawet przy znacznych wahaniach napięcia w sieci sterowniczej.
• Zintegrowana dioda: Chroni obwód sterowania przed przepięciami indukcyjnymi powstającymi przy wyłączaniu cewki, wydłużając żywotność elementów półprzewodnikowych.
• Przyłącze sprężynowe (technologia Push-in): Skraca czas montażu, eliminuje potrzebę dokręcania śrub i zapewnia odporność na wibracje oraz długotrwałą pewność połączeń.
• Wielkość S00: Kompaktowa konstrukcja (45 mm szerokości typowo dla S00) umożliwia gęstą zabudowę w szafie sterowniczej oraz łatwą rozbudowę o akcesoria z serii 3RT2.

Zgodność z Normami

Produkt spełnia wymagania norm międzynarodowych (IEC, UL/CSA) i posiada certyfikat CE. Zastosowano znormalizowane oznaczenia przyłączy zgodne z obowiązującymi standardami, co ułatwia projektowanie i serwisowanie instalacji. Stosowanie prowadzenia wymuszonego umożliwia aplikacje bezpieczeństwa zgodnie z wytycznymi odpowiednich przepisów.

Zastosowanie

Stycznik pomocniczy 3RH2131-2VB40 służy do niezawodnego przełączania sygnałów sterujących w obwodach pomocniczych. Dzięki kompaktowej budowie i uniwersalnemu napięciu cewki znajduje zastosowanie w:

• Sterowaniu stycznikami głównymi i przekaźnikami w szafach sterowniczych – powielanie wyjść do jednoczesnego załączania wielu odbiorników.
• Bezpośrednim podłączeniu do wyjść cyfrowych sterowników PLC w celu izolacji galwanicznej i wzmocnienia sygnału.
• Aplikacjach bezpieczeństwa wymagających prowadzenia wymuszonego styków (np. monitoring położenia stycznika).
• Automatyce budynkowej i instalacjach przemysłowych, gdzie potrzebne jest niezawodne przełączanie obwodów pomocniczych przy napięciu DC 24 V.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po bezwzględnym odłączeniu napięcia zasilania. Stycznik mocuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przyłącza sprężynowe wymagają odpowiedniego przygotowania przewodów (zalecane końcówki tulejkowe dla przewodów linkowych). Moment dokręcania oraz dopuszczalny przekrój przewodów należy dobierać zgodnie z dokumentacją techniczną producenta. Stosować przekrój przewodów odpowiedni do obciążenia prądowego w obwodzie sterowania.

FAQ

• Czy stycznik posiada podświetlenie przycisku lub lampkę sygnalizacyjną? Nie, zintegrowana dioda nie jest podświetleniem – służy wyłącznie do tłumienia przepięć indukcyjnych powstających na cewce. Sygnalizacja stanu nie jest dostępna w standardowym wykonaniu.
• Jaki jest stopień ochrony stycznika? W standardowej instalacji wewnątrz rozdzielnicy aparatura SIRIUS ma typowy dla tego typu urządzeń stopień ochrony IP20 (ochrona przed dotknięciem palcem, brak ochrony przed wilgocią). W przypadku montażu na zewnątrz wymagana jest dodatkowa obudowa.
• Czy styki mogą być używane w obwodach bezpieczeństwa? Tak, styki posiadają prowadzenie wymuszone, co oznacza, że zwierny i rozwierny są mechanicznie sprzężone – w przypadku zajarzenia styku NO, styk NC jest gwarantowanie rozwarty. Pozwala to na zastosowanie w aplikacjach bezpieczeństwa, np. w monitorowaniu stanu stycznika głównego.
