Przekaźnik różnicowy RH99M z ręcznym resetem | 56174 Schneider Electric

Opis i Kluczowe Cechy

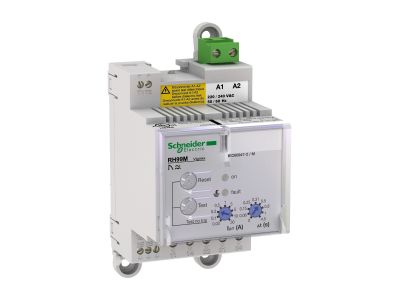

Przekaźnik różnicowy RH99M o symbolu 56174 to urządzenie zabezpieczające z ręcznym resetem, przeznaczone do ochrony przeciwporażeniowej w instalacjach niskiego napięcia. Ręczny reset umożliwia ponowne załączenie obwodu po zadziałaniu zabezpieczenia, bez konieczności wymiany wkładki. Urządzenie montowane jest na szynie TH35 (DIN) w standardowych rozdzielnicach modułowych.

• Ręczny reset: Po zadziałaniu zabezpieczenia przywracasz zasilanie bezpośrednio po usunięciu usterki, bez potrzeby stosowania narzędzi.
• Ochrona różnicowoprądowa: Wykrywa prądy upływowe i odłącza obwód, chroniąc przed porażeniem elektrycznym oraz ryzykiem pożaru.
• Montaż na szynie DIN: Szybka i pewna instalacja w rozdzielnicy, zgodna z typowymi standardami aparatury modułowej.

Zgodność z Normami

Przekaźnik różnicowy RH99M jest zgodny z obowiązującymi normami europejskimi dla wyłączników różnicowoprądowych oraz posiada certyfikat CE. Szczegółowe oznaczenia normatywne znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Urządzenie znajduje zastosowanie w instalacjach elektrycznych jako podstawowy element ochrony przeciwporażeniowej w budynkach mieszkalnych, komercyjnych i przemysłowych.

• Ochrona obwodów gniazd wtyczkowych i odbiorników przenośnych.
• Ochrona linii oświetleniowych oraz obwodów sterowania.
• Stosowany w rozdzielnicach głównych i podrozdzielnicach do zabezpieczania wybranych grup odbiorników.
• Współpraca z innymi zabezpieczeniami nadprądowymi (np. w rozdzielnicach z modułami różnicowymi i nadprądowymi).

Wskazówki Montażowe

Montaż i podłączenie przekaźnika różnicowego mogą być wykonywane wyłącznie przez osobę z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie instaluje się na szynie TH35 (DIN) w rozdzielnicy. Przewody należy podłączyć zgodnie z oznaczeniami na obudowie, dobierając ich przekrój do spodziewanego obciążenia. Moment dokręcania zacisków – według dokumentacji producenta.

FAQ

• Czy przekaźnik różnicowy RH99M wymaga zasilania do działania? Nie, jest to urządzenie bierne – nie potrzebuje zewnętrznego źródła zasilania. Działa na zasadzie porównywania prądów w przewodach fazowym i neutralnym.
• Jak działa ręczny reset? Po zadziałaniu wyłącznika (np. w wyniku prądu upływowego) przycisk na obudowie wysuwa się. Aby ponownie załączyć obwód, należy go ręcznie wcisnąć po usunięciu przyczyny zadziałania.
• Jaki stopień ochrony ma to urządzenie? Standardowo aparatura modułowa montowana wewnątrz rozdzielnic ma stopień ochrony IP20, co zapewnia ochronę przed dostępem palcem i ciałami stałymi powyżej 12,5 mm. Rozdzielnica powinna mieć odpowiednie uszczelnienie dla zastosowań zewnętrznych.
