Przekaźnik różnicowo-prądowy 0,03-10A, regulowana zwłoka | HR510 Hager

Opis i Kluczowe Cechy

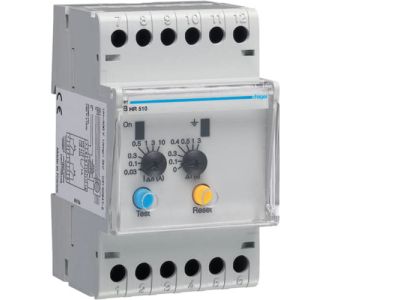

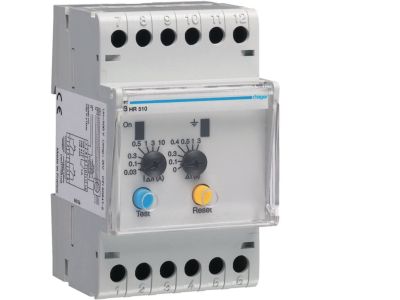

Przekaźnik różnicowo-prądowy HR510 to precyzyjne urządzenie do detekcji prądów różnicowych w zakresie 0,03–10 A, wyposażone w regulowaną zwłokę czasową. Dzięki szerokiemu zakresowi regulacji nadaje się zarówno do zastosowań wymagających czułej ochrony, jak i selektywnej koordynacji w rozdzielnicach. Kompaktowa budowa modułowa ułatwia montaż na szynie TH35.

• Zakres prądu różnicowego 0,03–10 A: umożliwia dopasowanie czułości do specyficznych wymagań instalacji – od ochrony podstawowej (30 mA) po selektywną (10 A) w obwodach o dużych prądach upływu.
• Regulowana zwłoka czasowa: pozwala na opóźnienie wyzwolenia, co zapewnia selektywność w układach wielostopniowych i eliminuje niepotrzebne wyłączenia przy przejściowych prądach różnicowych.
• Modułowa obudowa (standard DIN): łatwy montaż w rozdzielnicach na szynie TH35, oszczędność miejsca w szafach sterowniczych.
• Wysoka powtarzalność zadziałania: stabilna charakterystyka niezależna od temperatury otoczenia – gwarancja pewnej ochrony przez cały okres eksploatacji.
• Przeznaczenie do pracy ciągłej: brak elementów mechanicznych ulegających zużyciu – długa żywotność przy minimalnym serwisowaniu.

Zgodność z Normami

Przekaźnik HR510 został zaprojektowany zgodnie z obowiązującymi europejskimi normami dotyczącymi urządzeń różnicowoprądowych oraz posiada certyfikat CE. Przeznaczony do instalacji pracujących w systemie TN-S, TT i IT, zgodnie z wymaganiami ochrony przeciwporażeniowej.

Zastosowanie

Przekaźnik różnicowo-prądowy HR510 znajduje zastosowanie w obwodach, gdzie wymagana jest selektywna lub czuła ochrona przed porażeniem elektrycznym oraz kontrola prądów upływu. Idealny do współpracy z wyłącznikami nadprądowymi i stycznikami w rozdzielnicach głównych i podrozdzielniach.

• Selektywna ochrona przeciwporażeniowa w budynkach mieszkalnych, biurowych i przemysłowych – zwłoka umożliwia koordynację z dolnymi wyłącznikami RCD.
• Sterowanie i sygnalizacja w systemach automatyki budynkowej – detekcja prądu różnicowego dla potrzeb monitoringu i alarmowania.
• Ochrona obwodów o znacznym prądzie upływu, np. w instalacjach z przekształtnikami energoelektronicznymi (falowniki, UPS).
• Współpraca z przekaźnikami nadrzędnymi w układach dystrybucji energii wymagających szybkiej lokalizacji uszkodzenia izolacji.

Wskazówki Montażowe

Montaż przekaźnika HR510 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie należy instalować na szynie TH35 w rozdzielnicy, z zachowaniem odstępów dla zapewnienia wentylacji. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przewody przyłączeniowe dobierz zgodnie z obciążalnością prądową danego obwodu. Moment dokręcania zacisków stosuj zgodnie z dokumentacją producenta. Regulację progu i zwłoki wykonuj przy wyłączonym napięciu, a po dokonaniu zmian sprawdź poprawność działania testerem RCD.

FAQ

• Jaki jest zakres regulacji prądu różnicowego w HR510? Regulacja obejmuje zakres od 0,03 A do 10 A, co pozwala na ustawienie czułości od 30 mA (ochrona podstawowa) do 10 A (selektywność w dużych instalacjach).
• Czy zwłoka czasowa jest regulowana w sposób ciągły? Tak, urządzenie umożliwia płynną (lub skokową – w zależności od wersji) regulację czasu opóźnienia, co zapewnia łatwe dostosowanie do wymagań selektywności.
• Czy HR510 może pracować w układzie IT? Tak, przekaźnik jest przystosowany do układów TN-S, TT oraz IT (pod warunkiem odpowiedniego doboru progu i zwłoki – należy postępować zgodnie z normą PN-HD 60364 i dokumentacją).
