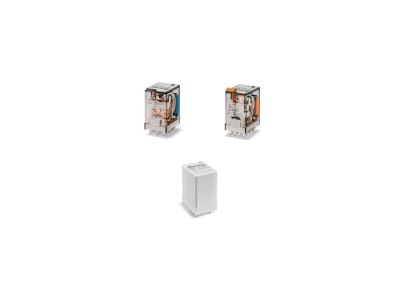

Przekaźnik przemysłowy miniaturowy serii 55: 4 P 7 A 230 V AC | 55.34.8.230.0054 Finder

Opis i Kluczowe Cechy

Przekaźnik przemysłowy miniaturowy marki FINDER z serii 55, o oznaczeniu 55.34.8.230.0054, to wysokiej klasy komponent automatyki, zaprojektowany z myślą o niezawodnym przełączaniu sygnałów w szafach sterowniczych i układach rozdzielczych. Urządzenie wyposażone jest w cztery zestyki przełączne (4P), z których każdy charakteryzuje się prądem znamionowym wynoszącym 7 A. Zastosowanie materiału styków AgNi (srebro-nikiel) gwarantuje wysoką odporność na wypalanie oraz doskonałą przewodność elektryczną, co jest kluczowe przy częstym przełączaniu obciążeń rezystancyjnych i indukcyjnych.

• Cewka zasilająca: Przystosowana do napięcia 230 V AC, co pozwala na bezpośrednie sterowanie z sieci prądu przemiennego bez konieczności stosowania dodatkowych zasilaczy DC.
• Diagnostyka i kontrola: Przekaźnik posiada zintegrowany przycisk testujący z funkcją blokady zestyków, co umożliwia ręczne wymuszenie stanu pracy podczas prac serwisowych. Dodatkowo, mechaniczny wskaźnik zadziałania oraz dioda LED zapewniają natychmiastową informację o statusie urządzenia.
• Ekologia i bezpieczeństwo: Styki wykonane są w technologii bezkadmowej, co wpisuje się w nowoczesne standardy ochrony środowiska i bezpieczeństwa użytkowania.
• Innowacyjność: Produkt chroniony jest europejskim patentem, co potwierdza unikalność rozwiązań konstrukcyjnych firmy Finder.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami jakościowymi. Posiada dopuszczenie UL (Underwriters Laboratories) dla określonych zestawów przekaźnik/gniazdo, co jest niezbędne przy eksporcie maszyn na rynki północnoamerykańskie. Konstrukcja wspiera montaż na szynę 35 mm zgodnie z normą PN-EN 60715, co zapewnia pełną kompatybilność z systemami zabudowy modułowej stosowanymi w całej Europie.

Zastosowanie

Dzięki swojej miniaturowej budowie i wysokiej obciążalności, przekaźnik serii 55 znajduje szerokie zastosowanie w przemyśle i automatyce budynkowej. Idealnie sprawdza się w układach sterowania oświetleniem, systemach HVAC, a także w sterowaniu silnikami o małej mocy i elektrozaworami. Możliwość współpracy z modułami czasowymi serii 86.30 oraz modułami sygnalizacyjnymi i przeciwprzepięciowymi EMC serii 99 czyni go niezwykle elastycznym rozwiązaniem w budowie zaawansowanych układów logicznych.

Wskazówki Montażowe

Przekaźnik 55.34.8.230.0054 jest przeznaczony do montażu w gniazdach serii 94. W zależności od potrzeb instalacyjnych, elektryk może wybrać gniazda do montażu na płytkach drukowanych (PCB) lub na szynę DIN 35 mm. Przy montażu na szynie dostępne są gniazda z zaciskami śrubowymi, sprężynowymi lub nowoczesnymi zaciskami samozaciskowymi (Push-in), które znacząco skracają czas instalacji. Podczas podłączania przewodów należy zwrócić uwagę na odpowiedni moment dokręcania w przypadku gniazd śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.

FAQ

• Czy przekaźnik posiada wskaźnik optyczny? Tak, urządzenie jest wyposażone zarówno w mechaniczny wskaźnik zadziałania, jak i diodę LED, co ułatwia diagnostykę nawet w słabo oświetlonych szafach sterowniczych.
• Jakie gniazda są kompatybilne z tym modelem? Przekaźnik jest dedykowany do gniazd Finder Serii 94 (np. typ 94.04).
• Czy można zablokować styki w pozycji roboczej? Tak, przycisk testujący posiada funkcję blokady, która pozwala na utrzymanie zestyków w stanie zadziałania bez podawania napięcia na cewkę, co jest niezwykle przydatne podczas testów ciągłości obwodów.
