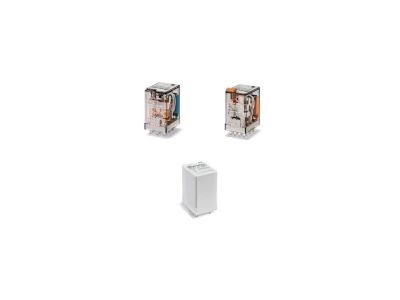

Przekaźnik przemysłowy miniaturowy serii 55: 4 P 7 A 12 V DC | 55.34.9.012.0040 Finder

Opis i Kluczowe Cechy

Przekaźnik przemysłowy miniaturowy serii 55, model 55.34.9.012.0040 od renomowanego producenta FINDER, to wysokiej klasy komponent automatyki, zaprojektowany z myślą o niezawodności w wymagających systemach sterowania. Urządzenie wyposażone jest w cztery zestyki przełączne (4P), z których każdy charakteryzuje się prądem znamionowym wynoszącym 7 A. Zastosowanie materiału styków AgNi (srebro-nikiel) zapewnia doskonałą przewodność elektryczną oraz wysoką odporność na wypalanie łukowe, co znacząco wydłuża żywotność mechaniczną i elektryczną elementu.

• Cewka sterująca: Zasilana napięciem stałym 12 V DC, co pozwala na bezpośrednią współpracę z niskonapięciowymi układami sterowania i zasilaczami buforowymi.
• Przycisk testujący z blokadą: Umożliwia manualne wymuszenie zadziałania styków w celu weryfikacji poprawności połączeń w obwodzie, a funkcja blokady pozwala na utrzymanie stanu załączenia bez zasilania cewki.
• Wskaźnik mechaniczny: Zintegrowane okienko inspekcyjne pozwala na błyskawiczną wizualną ocenę stanu pracy przekaźnika bez konieczności użycia przyrządów pomiarowych.
• Ekologia i bezpieczeństwo: Styki wykonane są w technologii bezkadmowej, co jest zgodne z nowoczesnymi standardami ochrony środowiska.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi europejskimi standardami inżynieryjnymi, co potwierdza posiadany patent europejski. Przekaźnik posiada dopuszczenie UL (Underwriters Laboratories) dla określonych zestawów przekaźnik-gniazdo, co jest kluczowe przy prefabrykacji szaf sterowniczych przeznaczonych na rynki międzynarodowe. Konstrukcja wspiera montaż na szynie 35 mm zgodnie z normą PN-EN 60715, co gwarantuje pełną kompatybilność z systemami zabudowy modułowej.

Zastosowanie

Dzięki swojej miniaturowej budowie i wysokiej obciążalności styków, przekaźnik serii 55 znajduje szerokie zastosowanie w przemyśle i automatyce budynkowej. Jest idealnym rozwiązaniem do separacji galwanicznej sygnałów sterujących od obwodów wykonawczych. Może być wykorzystywany w układach sterowania silnikami, systemach oświetleniowych, a także w zaawansowanych szafach rozdzielczych, gdzie wymagana jest duża gęstość upakowania komponentów. Możliwość rozbudowy o moduły sygnalizacyjne i przeciwprzepięciowe EMC serii 99 oraz moduły czasowe 86.30 czyni go niezwykle uniwersalnym narzędziem w rękach inżyniera.

Wskazówki Montażowe

Przekaźnik 55.34.9.012.0040 jest przeznaczony do montażu w gniazdach serii 94. W zależności od potrzeb aplikacji, instalator może wybrać gniazda z zaciskami śrubowymi, sprężynowymi lub samozaciskowymi (push-in). Montaż może odbywać się bezpośrednio na płytce drukowanej (PCB) lub na standardowej szynie DIN 35 mm. Podczas podłączania przewodów należy zwrócić uwagę na odpowiedni moment dokręcania w gniazdach śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Zaleca się stosowanie opcjonalnych adapterów montażowych w przypadku niestandardowych konfiguracji przestrzennych.

FAQ

• Czy przekaźnik posiada wskaźnik LED? Standardowo model ten posiada wskaźnik mechaniczny. Sygnalizację świetlną LED można uzyskać poprzez zastosowanie dodatkowego modułu serii 99 montowanego w gnieździe.
• Jaki jest materiał styków? Styki wykonane są ze stopu AgNi (srebro-nikiel), który jest optymalnym wyborem dla obciążeń rezystancyjnych i lekko indukcyjnych.
• Czy mogę zablokować przycisk testowy? Tak, przycisk testujący posiada funkcję blokady, co ułatwia prace serwisowe i diagnostyczne w szafie sterowniczej.
