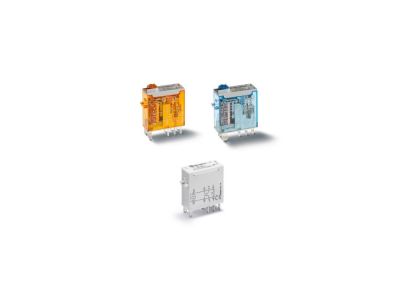

Przekaźnik przemysłowy miniaturowy serii 46: 2 P 8 A 230 V AC | 46.52.8.230.0054 Finder

Opis i Kluczowe Cechy

Przekaźnik przemysłowy miniaturowy serii 46, model 46.52.8.230.0054, to zaawansowane rozwiązanie od renomowanego producenta FINDER, zaprojektowane z myślą o wymagających aplikacjach automatyki przemysłowej. Urządzenie charakteryzuje się obecnością dwóch zestyków przełącznych (2P) o prądzie znamionowym 8 A, co pozwala na efektywne sterowanie obciążeniami w systemach rozdzielczych. Zastosowany materiał styków AgNi (srebro-nikiel) gwarantuje wysoką odporność na wypalanie oraz stabilną rezystancję przejścia, co jest kluczowe przy częstym przełączaniu obciążeń rezystancyjnych i indukcyjnych.

• Cewka 230 V AC: Przystosowana do standardowego napięcia sieciowego, co eliminuje konieczność stosowania dodatkowych zasilaczy w szafach sterowniczych.
• Bezpieczeństwo izolacji: Odległość 8 mm pomiędzy cewką a zestykami oraz wytrzymałość izolacji na poziomie 6 kV (1.2/50 μs) zapewniają najwyższy stopień ochrony galwanicznej.
• Diagnostyka i kontrola: Przekaźnik wyposażony jest w mechaniczny wskaźnik zadziałania, diodę LED sygnalizującą stan pracy oraz przycisk testujący z funkcją blokady zestyków, co znacząco ułatwia prace serwisowe i rozruchowe.
• Wszechstronność montażu: Możliwość instalacji w gniazdach serii 97 (na szynę DIN 35 mm zgodnie z PN-EN 60715) lub bezpośrednio na obwodach drukowanych (PCB).

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami europejskimi, co potwierdza uzyskany patent europejski. Urządzenie spełnia wymagania normy PN-EN 60715 w zakresie montażu na szynach nośnych w aparaturze rozdzielczej i sterowniczej. Wysoka wytrzymałość dielektryczna (6 kV) świadczy o zgodności z rygorystycznymi normami bezpieczeństwa dotyczącymi koordynacji izolacji w urządzeniach niskonapięciowych.

Zastosowanie

Przekaźnik Finder 46.52 znajduje szerokie zastosowanie w profesjonalnych systemach elektro-technicznych. Jest idealnym wyborem do układów sterowania oświetleniem, systemów HVAC, a także w szafach sterowniczych maszyn, gdzie wymagana jest niezawodna separacja sygnałów. Dzięki kompatybilności z modułami sygnalizacyjnymi i przeciwprzepięciowymi EMC serii 99 oraz modułami czasowymi 86.30, może stanowić serce rozbudowanych układów logicznych. Możliwość montażu za pomocą złączek typu Faston dodatkowo rozszerza spektrum zastosowań w prefabrykacji wiązek kablowych.

Wskazówki Montażowe

Podczas instalacji przekaźnika w gniazdach serii 97 należy zwrócić uwagę na prawidłowe osadzenie pinów, aby zapewnić optymalny styk elektryczny. W przypadku korzystania z gniazd z zaciskami śrubowymi, zaleca się stosowanie odpowiedniego momentu dokręcania, aby uniknąć uszkodzenia zacisku lub poluzowania przewodu pod wpływem drgań. Przy montażu na szynie DIN 35 mm należy upewnić się, że zatrzask gniazda jest prawidłowo zablokowany. W środowiskach o wysokim poziomie zakłóceń elektromagnetycznych rekomendowane jest doposażenie przekaźnika w moduły przeciwprzepięciowe EMC serii 99, które chronią cewkę i elektronikę sterującą.

FAQ

• Czy przekaźnik posiada funkcję ręcznego wymuszenia stanu? Tak, urządzenie posiada przycisk testujący z blokadą, który pozwala na mechaniczne załączenie styków w celu sprawdzenia ciągłości obwodu bez podawania napięcia na cewkę.
• Jaki jest materiał styków i dlaczego jest ważny? Zastosowano stop AgNi (srebro-nikiel), który jest uniwersalnym materiałem stykowym zapewniającym długą żywotność mechaniczną i elektryczną przy obciążeniach prądowych do 8 A.
• Czy mogę zamontować ten przekaźnik bezpośrednio na płytce drukowanej? Tak, konstrukcja przekaźnika umożliwia montaż w dedykowanych gniazdach do obwodów drukowanych lub bezpośrednie lutowanie, zależnie od wymagań projektu.
