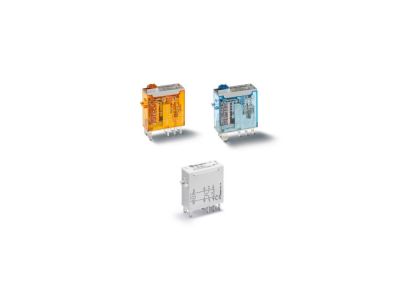

Przekaźnik przemysłowy miniaturowy serii 46: 1 P 16 A 24 V DC | 46.61.9.024.0040 Finder

Opis i Kluczowe Cechy

Przekaźnik przemysłowy miniaturowy serii 46, model 46.61.9.024.0040 od renomowanego producenta FINDER, to zaawansowane rozwiązanie przeznaczone do wymagających aplikacji elektroenergetycznych i automatyki przemysłowej. Urządzenie wyposażone jest w jeden zestyk przełączny (1P) o wysokiej obciążalności prądowej wynoszącej 16 A, co pozwala na bezpośrednie sterowanie odbiornikami o znacznej mocy. Cewka przekaźnika została zaprojektowana do pracy z napięciem znamionowym 24 V DC, co jest standardem w systemach sterowania przemysłowego.

• Materiał styków AgNi: Zastosowanie stopu srebro-nikiel gwarantuje wysoką odporność na wypalanie łukowe oraz stabilną rezystancję przejścia, co znacząco wydłuża żywotność mechaniczną i elektryczną komponentu.
• Bezpieczeństwo izolacji: Odległość izolacyjna pomiędzy cewką a zestykami wynosi 8 mm, co w połączeniu z wytrzymałością dielektryczną na poziomie 6 kV (impuls 1.2/50 μs) zapewnia najwyższy poziom separacji galwanicznej.
• Diagnostyka i sterowanie ręczne: Przekaźnik posiada zintegrowany przycisk testujący z funkcją blokady zestyków oraz mechaniczny wskaźnik zadziałania, co umożliwia szybką weryfikację poprawności działania obwodu bez konieczności podawania napięcia na cewkę.
• Wszechstronność montażu: Konstrukcja pozwala na montaż w dedykowanych gniazdach serii 97 lub bezpośrednie podłączenie za pomocą złączek typu Faston 187 (4.8x0.5 mm).

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z najwyższymi standardami europejskimi, co potwierdza posiadany patent europejski. Urządzenie spełnia rygorystyczne wymagania dotyczące izolacji i bezpieczeństwa użytkowania w środowiskach przemysłowych. Dzięki kompatybilności z modułami sygnalizacyjnymi i EMC-przeciwprzepięciowymi serii 99, przekaźnik może pracować w układach wymagających wysokiej odporności na zakłócenia elektromagnetyczne, zgodnie z dyrektywami kompatybilności EMC.

Zastosowanie

Dzięki swojej kompaktowej budowie i wysokiej obciążalności, przekaźnik Finder 46.61 znajduje szerokie zastosowanie w:

• Szafach sterowniczych i rozdzielnicach: Jako element wykonawczy w układach automatyki budynkowej i przemysłowej.
• Systemach zasilania rezerwowego: Do przełączania obwodów o prądzie do 16 A.
• Sterowaniu silnikami i oświetleniem: Gdzie wymagana jest niezawodność przy częstym cyklu łączeniowym.
• Układach czasowych: Przy współpracy z modułami czasowymi serii 86.30, umożliwiając realizację zaawansowanych funkcji logicznych.

Wskazówki Montażowe

Podczas instalacji przekaźnika należy zwrócić uwagę na następujące aspekty techniczne:

• Montaż w gnieździe: Zaleca się stosowanie oryginalnych gniazd Finder serii 97 z zaciskami śrubowymi lub sprężynowymi, co zapewnia pewny styk elektryczny i odporność na wibracje.
• Połączenie Faston: W przypadku montażu panelowego przy użyciu złączek Faston 187, należy upewnić się, że konektory są prawidłowo zaciśnięte na przewodach o odpowiednim przekroju, aby uniknąć przegrzewania się styków.
• Orientacja: Przekaźnik może pracować w dowolnej pozycji, jednak zaleca się montaż pionowy dla optymalnego odprowadzania ciepła przy pełnym obciążeniu 16 A.
• Akcesoria: W celu ochrony cewki przed przepięciami indukowanymi, zaleca się stosowanie modułów serii 99 (diody gaszeniowe lub układy varistorowe).

FAQ

1. Czy przekaźnik posiada wskaźnik LED?
Standardowy model 46.61.9.024.0040 posiada mechaniczny wskaźnik zadziałania. Sygnalizację świetlną LED można uzyskać poprzez dołożenie opcjonalnego modułu serii 99 do gniazda.

2. Jaki jest maksymalny prąd załączania dla tego modelu?
Prąd znamionowy wynosi 16 A, jednak materiał AgNi pozwala na krótkotrwałe przenoszenie wyższych prądów rozruchowych typowych dla obciążeń rezystancyjnych i lekko indukcyjnych.

3. Czy mogę zamontować ten przekaźnik na szynie DIN?
Tak, montaż na szynie DIN 35mm jest możliwy po zastosowaniu odpowiedniego gniazda z serii 97.
