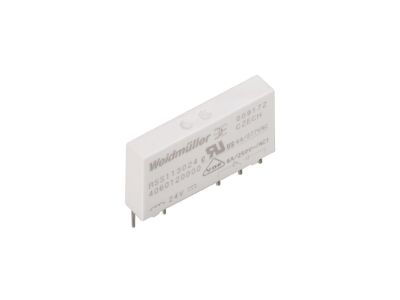

Przekaźnik przełączający, RSS112060 TERMSERIES, 6A, złącze wtykowe, AgNi | 4061600000 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik przełączający z serii TERMSERIES (symbol 4061600000, indeks RSS112060) to niezawodne urządzenie o prądzie znamionowym 6 A, wyposażone w styki wykonane ze srebra i niklu (AgNi). Dzięki złączu wtykowym instalacja i ewentualna wymiana są szybkie i wygodne, co przekłada się na oszczędność czasu podczas prac serwisowych. Przekaźnik dostępny w kompaktowej obudowie modułowej.

• Prąd znamionowy 6 A: Umożliwia bezpieczne przełączanie obwodów o umiarkowanym obciążeniu, minimalizując ryzyko przegrzania styków.
• Styk przełączny (1CO/SPDT): Daje elastyczność w konfiguracji – może przenosić obciążenie z jednego obwodu do drugiego, co jest szczególnie przydatne w układach przełączających i zabezpieczających.
• Styki AgNi (srebro-nikiel): Zapewniają długą żywotność i odporność na powstawanie łuku elektrycznego, co podnosi niezawodność w cyklach łączeniowych.
• Złącze wtykowe: Ułatwia montaż i demontaż bez użycia narzędzi – przyspiesza instalację na szynie DIN oraz wymianę w przypadku awarii.
• Szerokość modułu (standardowa 17,5 mm): Oszczędza miejsce w rozdzielnicy, umożliwiając gęste zabudowanie aparatury.

Zgodność z Normami

Przekaźnik został zaprojektowany zgodnie z wymaganiami europejskich dyrektyw i posiada oznakowanie CE. Spełnia standardy branżowe dla aparatury modułowej, w tym wymogi dotyczące bezpieczeństwa użytkowania i montażu w rozdzielnicach.

Zastosowanie

Przekaźnik przełączający znajduje zastosowanie wszędzie tam, gdzie wymagane jest sygnałowe lub pomocnicze sterowanie obwodami. Jego kompaktowa budowa sprawdza się w instalacjach przemysłowych i budynkowych.

• Sterowanie odbiornikami o niewielkim poborze mocy, np. sygnalizatorami, siłownikami czy wentylatorami.
• Generowanie impulsów do cewek styczników, przekaźników pomocniczych oraz wejść sterowników PLC.
• Praca w układach sygnalizacji – przełączanie stanów logicznych w szafach sterowniczych.
• Automatyka budynkowa – realizacja prostych funkcji załączania/wyłączania w systemach oświetlenia czy ogrzewania.

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do instalacji na szynie DIN TH35 (zgodnie z typową praktyką dla aparatury modułowej). Przed podłączeniem przewodów należy zapoznać się z dokumentacją producenta w zakresie momentu dokręcania zacisków oraz doboru przekroju przewodów odpowiedniego do obciążenia 6 A. Zaleca się stosowanie przewodów miedzianych o przekroju 0,5–2,5 mm² (jeśli producent nie podaje inaczej).

FAQ

• Czy przekaźnik posiada podświetlenie (LED)? Nie, wersja RSS112060 nie jest wyposażona w diodę sygnalizacyjną. Stan łączeniowy można sprawdzić za pomocą zewnętrznego wskaźnika lub pomiaru.
• Jaki jest stopień ochrony obudowy? Przekaźnik przeznaczony jest do montażu w rozdzielnicy, gdzie obowiązuje typowy stopień ochrony IP20 dla aparatury modułowej. W warunkach przemysłowych z zapyleniem lub wilgocią wymagana jest dodatkowa osłona.
• W jakim trybie pracy działa styk? Styk jest przełączny (ang. changeover, SPDT) – posiada zaciski wspólny (C), normalnie otwarty (NO) i normalnie zamknięty (NC). Umożliwia przełączanie obciążenia pomiędzy dwoma torami.
