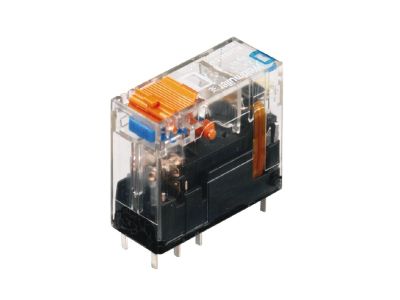

Przekaźnik przełączający, RCI484BB0 RIDERSERIES RCI, 110VDC, 8A, złącze wtykowe, AgNi | 8870340000 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik przełączający RIDERSERIES RCI firmy Weidmüller (symbol 8870340000) z dwoma stykami przełącznymi (CO) to komponent przeznaczony do sterowania obwodami prądu stałego. Napięcie sterujące 110 V DC zapewnia kompatybilność z instalacjami przemysłowymi i systemami automatyki, a prąd ciągły 8 A gwarantuje bezpieczne przełączanie typowych obciążeń bez ryzyka przegrzania styków. Dzięki złączu wtykowemu montaż i wymiana są szybkie i wygodne.

• Napięcie sterujące 110 V DC: Idealne do systemów sterowania zasilanych napięciem stałym, np. w szafach sterowniczych i instalacjach PLC.
• Prąd ciągły 8 A: Umożliwia bezpieczne załączanie i wyłączanie odbiorników o umiarkowanym poborze mocy, zachowując trwałość styków.
• 2 styki przełączne (CO) z materiałem AgNi 90/10: Zapewniają niską rezystancję styku i wysoką odporność na erozję łukową, co przekłada się na długą żywotność mechaniczną i elektryczną.
• Złącze wtykowe: Ułatwia szybki montaż na szynie TH35 oraz prostą wymianę przekaźnika bez użycia narzędzi.
• Wbudowany przycisk testowy: Pozwala na ręczne sprawdzenie działania przekaźnika podczas uruchomienia i diagnostyki, bez konieczności podawania napięcia sterującego.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Zgodność z normami europejskimi (DIN) oraz standardami bezpieczeństwa stosowanymi w budowie maszyn i instalacji elektrycznych gwarantuje niezawodność w zastosowaniach przemysłowych.

Zastosowanie

Przekaźnik RCI przeznaczony jest do separacji galwanicznej i załączania obwodów sterowniczych w układach niskiego napięcia stałego. Sprawdza się w następujących scenariuszach:

• Sterowanie cewkami styczników, przekaźników pomocniczych i zaworów elektromagnetycznych w szafach sterowniczych.
• Przekazywanie sygnałów binarnych do sterowników PLC i systemów automatyki budynkowej.
• Sygnalizacja stanów pracy (np. załączanie lampek kontrolnych) w panelach operatorskich.
• Zastosowania w rozdzielnicach i pulpitach sterowniczych wymagające zwartej budowy i łatwego serwisowania.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN). Dokręcaj śruby zacisków momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobierz do prądu ciągłego 8 A oraz napięcia sterującego. Po zamontowaniu przekaźnika w podstawie wtykowej upewnij się, że zatrzask jest prawidłowo zablokowany.

FAQ

• Czy przekaźnik posiada podświetlenie lub diodę LED? W dostarczonym modelu nie przewidziano wbudowanego podświetlenia LED. Przeznaczony jest do pracy bez optycznej sygnalizacji stanu cewki.
• Jaki jest stopień ochrony obudowy? Producent nie podaje stopnia ochrony IP. Standardowo przekaźniki tego typu montowane są wewnątrz rozdzielnic lub szaf sterowniczych, gdzie ochrona przed pyłem i wilgocią zapewniana jest przez obudowę zewnętrzną.
• Czy styk działa w trybie zwiernym czy rozwiernym? Styki są przełączne (CO – change-over). Oznacza to, że każdy styk ma trzy zaciski: wspólny (C), normalnie otwarty (NO) i normalnie zamknięty (NC). W zależności od podłączenia można uzyskać zarówno tryb zwierny, jak i rozwierny.
