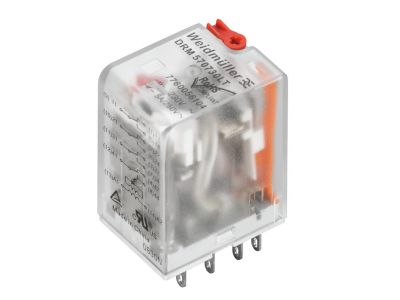

Przekaźnik przełączający DRM570730LT D-SERIES DRM, 230VAC, 5A, złącze wtykowe, AgNi | 7760056104 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik przełączający DRM570730LT z serii D-SERIES DRM to niezawodne rozwiązanie do sterowania w instalacjach elektrycznych. Wyposażony w cztery zestyki przełączne o prądzie trwałym 5 A i napięciu sterowania 230 V AC, zapewnia bezpieczną i elastyczną pracę w obwodach średniego obciążenia. Kompaktowa konstrukcja ze złączem wtykowym ułatwia montaż i serwis, a materiał styków AgNi z warstwą złota gwarantuje długą żywotność i niską rezystancję przejścia.

• Cztery zestyki przełączne: Umożliwiają niezależne sterowanie czterema obwodami lub zastosowanie złożonych konfiguracji logicznych bez potrzeby stosowania dodatkowych przekaźników.
• Prąd trwały 5 A: Gwarantuje bezpieczną pracę z odbiornikami o umiarkowanym poborze prądu, bez ryzyka przegrzania styków.
• Napięcie sterowania 230 V AC: Pozwala na bezpośrednie zasilanie cewki z sieci energetycznej, upraszczając projektowanie szaf sterowniczych.
• Materiał styków AgNi 0,15 µm Au: Zapewnia doskonałą przewodność, odporność na korozję i stabilność parametrów przy małych obciążeniach, co wydłuża żywotność przekaźnika.
• Przycisk kontrolny i złącze wtykowe: Umożliwiają szybkie testowanie działania oraz łatwą wymianę bez użycia narzędzi, co skraca czas konserwacji.

Zgodność z Normami

Przekaźnik spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Produkt został zaprojektowany zgodnie z wytycznymi bezpieczeństwa i kompatybilności elektromagnetycznej, co potwierdza jego niezawodność w profesjonalnych instalacjach.

Zastosowanie

Dzięki uniwersalnym parametrom przekaźnik sprawdza się w szerokim zakresie aplikacji przemysłowych i budynkowych. Jego cztery niezależne zestyki przełączne pozwalają na realizację złożonych układów sterowania przy minimalnej liczbie komponentów.

• Sterowanie oświetleniem, wentylatorami, małymi silnikami i innymi odbiornikami o prądzie do 5 A.
• Realizacja impulsów sterujących dla styczników, przekaźników czasowych lub wejść cyfrowych sterowników PLC.
• Sygnalizacja stanów pracy w szafach sterowniczych i panelach operatorskich.
• Automatyka budynkowa – zarządzanie klimatyzacją, roletami czy bramami w systemach typu BMS.

Wskazówki Montażowe

Montaż oraz wszelkie prace serwisowe mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Przekaźnik montuje się w dedykowanej podstawce (gnieździe wtykowym) na szynie DIN TH35 lub płycie montażowej. Należy stosować przewody o przekroju dostosowanym do prądu znamionowego, a moment dokręcania zacisków – zgodnie z dokumentacją producenta podstawki. Przed pierwszym uruchomieniem zaleca się sprawdzenie działania przyciskiem kontrolnym.

FAQ

• Do czego służy przycisk kontrolny w przekaźniku DRM570730LT? Przycisk umożliwia ręczne przełączenie zestyków bez podawania napięcia sterującego. Jest przydatny podczas testowania okablowania i weryfikacji działania przekaźnika w trakcie uruchamiania lub diagnostyki.
• Jaki stopień ochrony ma ten przekaźnik? Przekaźnik przeznaczony jest do montażu w obudowach o odpowiednim stopniu ochrony (np. IP20 w suchych pomieszczeniach). Konkretna wartość IP zależy od zastosowanej podstawki i obudowy instalacji.
• Czy można podłączyć napięcie stałe (DC) do cewki 230 V AC? Nie. Cewka zaprojektowana wyłącznie dla napięcia przemiennego 230 V AC. Podanie napięcia stałego może spowodować uszkodzenie uzwojenia lub nieprawidłową pracę.
