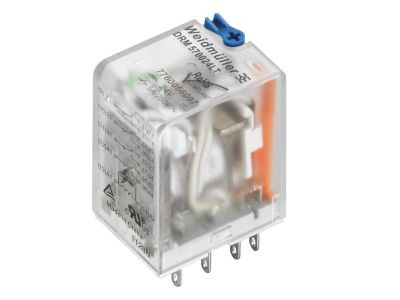

Przekaźnik przełączający DRM570220LT D-SERIES DRM, 220VDC, 5A, złącze wtykowe, AgNi | 7760056100 Weidmuller

Opis i Kluczowe Cechy

Przekaźnik przełączający DRM570220LT z serii D-SERIES DRM (symbol 7760056100) to urządzenie przeznaczone do sterowania obwodami prądu stałego. Zaprojektowany z myślą o montażu na podstawkę wtykową, oferuje prąd znamionowy 5 A oraz napięcie cewki 220 VDC. Styki wykonane ze stopu srebra i niklu (AgNi) gwarantują wysoką odporność na erozję łukową i długą żywotność mechaniczną.

• Napięcie cewki 220 VDC: Umożliwia bezpośrednie sterowanie w systemach sterowania napięciem stałym, np. w rozdzielnicach DC lub układach automatyki przemysłowej.
• Prąd znamionowy 5 A: Zapewnia bezpieczne przełączanie obciążeń o umiarkowanej mocy, takich jak przekaźniki pomocnicze, sygnalizatory czy małe silniki.
• Styki przełączne (CO) ze stopu AgNi: Materiał styków odporny na wysokie prądy udarowe i częste łączenia, co przekłada się na niezawodność w aplikacjach o dużej liczbie cykli.
• Złącze wtykowe: Ułatwia szybki montaż i wymianę przekaźnika bez użycia narzędzi – idealne do szaf sterowniczych wymagających łatwej serwisowalności.
• Kompaktowa konstrukcja D-SERIES: Pozwala na oszczędność miejsca na szynie DIN TH35 przy jednoczesnym zachowaniu pełnej funkcjonalności przełącznika.

Zgodność z Normami

Przekaźnik został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i posiada certyfikat CE. Spełnia wymagania typowe dla aparatury modułowej montowanej w rozdzielnicach elektrycznych. (Szczegółowe numery norm nie zostały podane w dokumentacji produktu.)

Zastosowanie

Przekaźnik przełączający DRM570220LT znajduje zastosowanie w różnych układach sterowania i automatyki budynkowej oraz przemysłowej, gdzie wymagana jest niezawodna separacja galwaniczna i przełączanie sygnałów DC.

• Sterowanie odbiornikami prądu stałego, takimi jak siłowniki, zawory elektromagnetyczne czy lampy sygnalizacyjne.
• Impulsowe załączanie styczników lub przekaźników pomocniczych w układach automatyki.
• Sygnalizacja stanów pracy w szafach sterowniczych (przełączanie obwodów diod LED i innych wskaźników).
• Interfejsy między sterownikami PLC a obwodami wykonawczymi w systemach przemysłowych.

Wskazówki Montażowe

Montaż przekaźnika może być wykonywany wyłącznie przez personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu w podstawce wtykowej (niewchodzącej w zakres dostawy), którą mocuje się na szynie DIN TH35. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obowiązującymi normami oraz prądem obciążenia. Moment dokręcania zacisków podstawki – według dokumentacji producenta. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń oraz brak zwarć.

FAQ

• Czy przekaźnik ma wbudowane podświetlenie lub diodę LED sygnalizującą stan? W opisanym modelu DRM570220LT nie przewidziano wbudowanej sygnalizacji optycznej – stan pracy można monitorować np. poprzez osobną diodę na obciążeniu lub miernik.
• Jaki jest stopień ochrony obudowy przekaźnika? Producent nie podaje konkretnego stopnia IP dla pojedynczego przekaźnika. W typowej rozdzielnicy modułowej z obudową IP20 ochrona przed dotykiem jest zapewniona przez szafę sterowniczą.
• Jaki tryb pracy mają styki – normalnie otwarty czy przełączający? Jest to przekaźnik przełączający (CO – changeover), co oznacza, że na wyjściu dostępne są zarówno styki normalnie otwarte (NO), jak i normalnie zamknięte (NC), co umożliwia realizację różnych konfiguracji sterowania.
