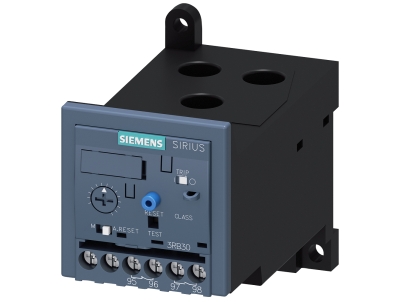

Przekaźnik przeciążeniowy 12,5-50A do ochrony silnika, Class 10E | 3RB3036-1UW1 Siemens

Alternatywny kod produktu: 3RB30361UW1

Opis i Kluczowe Cechy

Elektroniczny przekaźnik przeciążeniowy SIRIUS 3RB3 (symbol 3RB3036-1UW1) firmy Siemens zapewnia niezawodną ochronę silników i innych odbiorników przed skutkami przeciążenia, asymetrii faz oraz zaniku fazy. Dzięki zakresowi nastawczemu 12,5–50 A oraz klasie wyzwalania Class 10E urządzenie precyzyjnie reaguje na niebezpieczne wzrosty temperatury, jednocześnie minimalizując straty mocy i nagrzewanie szafy sterowniczej.

• Zakres nastawczy 12,5–50 A: pozwala dopasować zabezpieczenie do szerokiej gamy silników – tylko kilka typów przekaźników wystarcza do obsłużenia całej serii napędów.
• Klasa wyzwalania Class 10E: gwarantuje szybkie odcięcie zasilania w przypadku przeciążenia (czas wyzwalania ok. 10 s przy 7,2-krotności prądu nastawionego), co chroni uzwojenia silnika przed przegrzaniem.
• Niska strata mocy: energooszczędna konstrukcja redukuje wydzielane ciepło, przyczyniając się do mniejszego nagrzewania szafy sterowniczej i obniżenia kosztów eksploatacji.
• Ochrona przed asymetrią i zanikiem fazy: wykrywa zakłócenia w sieci zasilającej, zapobiegając pracy silnika w warunkach uszkodzenia jednej z faz.
• Kompatybilność z systemem SIRIUS: modułowa budowa umożliwia łatwe łączenie z rozłącznikami, stycznikami i innymi aparatami serii – akcesoria pasują do wszystkich rozmiarów od S00 do S3.

Zgodność z Normami

Przekaźnik posiada dopuszczenia międzynarodowe (m.in. IEC, UL/CSA) oraz zezwolenie do stosowania w strefach zagrożonych wybuchem (ATEX). Urządzenie spełnia wymagania dyrektyw Unii Europejskiej i jest oznakowane znakiem CE. Producent deklaruje zgodność z odpowiednimi normami dla elektronicznych przekaźników przeciążeniowych.

Zastosowanie

Przekaźnik przeciążeniowy SIRIUS 3RB3 jest przeznaczony do ochrony silników elektrycznych oraz innych odbiorników prądu przemiennego przed skutkami przeciążeń i asymetrii faz. Sprawdza się w instalacjach przemysłowych i komercyjnych.

• Zabezpieczenie silników asynchronicznych w układach napędowych – wentylatory, pompy, sprężarki, przenośniki.
• Ochrona odbiorników w warunkach ciężkiego rozruchu (duży moment bezwładności) – klasy wyzwalania dopasowane do charakterystyki rozruchu.
• Stosowanie w szafach sterowniczych i rozdzielnicach głównych, w tym w strefach zagrożonych wybuchem (ATEX).

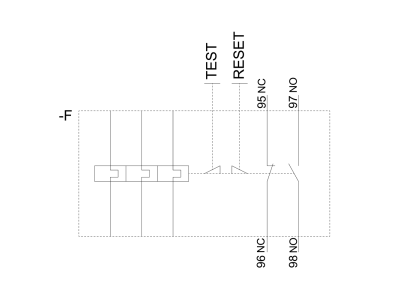

• Integracja z systemami automatyki budynkowej i przemysłowej – sygnalizacja stanu przeciążenia poprzez styki pomocnicze (w zależności od wersji).

Wskazówki Montażowe

Montaż i podłączenie przekaźnika przeciążeniowego może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Momenty dokręcania zacisków oraz dobór przekrojów przewodów należy przeprowadzić zgodnie z dokumentacją techniczną producenta. Po podłączeniu sprawdź działanie zabezpieczenia poprzez symulację przeciążenia (zgodnie z instrukcją).

FAQ

• Jaki jest zakres nastawczy tego przekaźnika? Zakres nastawczy wynosi 12,5–50 A. Ustawienie dokonuje się pokrętłem na obudowie zgodnie z prądem znamionowym chronionego silnika.
• Co oznacza klasa wyzwalania Class 10E? Klasa 10E oznacza, że przy 7,2-krotności prądu nastawionego przekaźnik wyzwoli w czasie nie dłuższym niż 10 sekund. Zapewnia to ochronę silników przed przegrzaniem w warunkach przeciążenia, szczególnie przy rozruchu o normalnym czasie trwania.
• Czy przekaźnik nadaje się do pracy w strefach zagrożonych wybuchem? Tak, posiada dopuszczenie ATEX, co pozwala na stosowanie go w instalacjach elektrycznych w strefach 2, 22 (oraz w gazowych strefach 1 i 2 w zależności od wariantu – należy sprawdzić certyfikat na urządzeniu).
