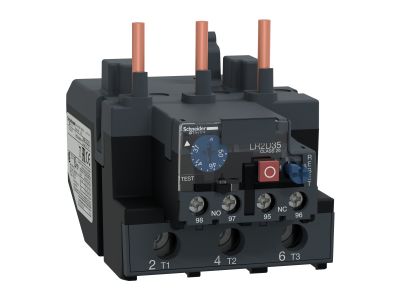

Przekaźnik przeciążeniowy termiczny silnikowy 37-50A klasa 20A | LR2D3557 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy termiczny silnikowy LR2D3557 z rodziny TeSys LRD zabezpiecza silniki elektryczne przed skutkami przeciążeń termicznych. Zakres nastaw prądu 37-50 A (klasa 20) umożliwia precyzyjne dopasowanie do charakterystyki silnika, minimalizując ryzyko nieuzasadnionych wyłączeń przy jednoczesnej skutecznej ochronie. Znamionowe napięcie izolacji Ui do 690 V (IEC) gwarantuje bezpieczną pracę w obwodach przemysłowych. Przekaźnik współpracuje bezpośrednio ze stycznikami LC1D80 i LC1D95, co ułatwia integrację w szafie sterowniczej.

• Zakres nastaw prądu 37–50 A (klasa 20): optymalne dopasowanie do silników o mocy wymagającej takiego zakresu – zabezpiecza przed długotrwałym przeciążeniem bez zbędnych wyłączeń.
• Znamionowe napięcie izolacji Ui 690 V (IEC 60947-4-1): wysoki margines bezpieczeństwa w sieciach przemysłowych, redukuje ryzyko przebicia izolacji.
• Kompatybilność ze stycznikami LC1D80 i LC1D95: gotowe rozwiązanie montażowe – przekaźnik mocuje się bezpośrednio na styczniki tych serii, co skraca czas instalacji.
• Przeznaczenie do sieci AC i DC: uniwersalność zastosowań – może być używany zarówno w obwodach prądu przemiennego, jak i stałego.
• Klasa wyzwalania 20: gwarantuje prawidłowe działanie w typowych aplikacjach silnikowych, zapewniając selektywność z zabezpieczeniami zwarciowymi.

Zgodność z Normami

Przekaźnik LR2D3557 został zaprojektowany zgodnie z wymaganiami normy IEC 60947-4-1 oraz posiada certyfikację CSA i UL (napięcie izolacji Ui=600 V według tych standardów). Spełnia europejskie wymogi bezpieczeństwa potwierdzone oznaczeniem CE.

Zastosowanie

Przekaźnik przeciążeniowy termiczny LR2D3557 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona silników indukcyjnych przed przeciążeniem termicznym. Dzięki możliwości współpracy z szeroką gamą styczników może być stosowany w następujących scenariuszach:

• Sterowanie i zabezpieczanie silników w napędach wentylatorów, pomp, sprężarek oraz przenośników.
• Ochrona silników w układach automatyki budynkowej (instalacje HVAC, dźwigi, bramy).
• Rozdzielnice przemysłowe i szafy sterownicze w zakładach produkcyjnych.
• Modernizacja istniejących układów napędowych z zachowaniem kompatybilności z serią styczników TeSys.

Wskazówki Montażowe

Montaż przekaźnika przeciążeniowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przekaźnik mocowany jest bezpośrednio na stycznik (seria LC1D80/LC1D95) lub na szynę TH35 (DIN) za pomocą odpowiednich elementów montażowych. Przekrój przewodów należy dobrać do wartości prądu znamionowego – dla zakresu 37–50 A zaleca się przewody o przekroju nie mniejszym niż 10 mm² (w zależności od długości i rodzaju izolacji). Moment dokręcania śrub zacisków należy sprawdzić w dokumentacji producenta (typowe wartości 1,2–1,5 Nm dla przewodów miedzianych).

FAQ

• Jaki jest zakres nastaw prądowych przekaźnika LR2D3557? Zakres regulacji wynosi 37–50 A. Należy ustawić wartość odpowiadającą prądowi znamionowemu silnika (zazwyczaj podawanemu na tabliczce znamionowej).
• Jaka jest klasa wyzwalania przekaźnika? Przekaźnik posiada klasę wyzwalania 20, co oznacza, że wyłącza obwód po upływie 20 sekund (w punkcie 7,2 × nastawa prądu) – standardowe zabezpieczenie przeciążeniowe dla silników ogólnego przeznaczenia.
• Z jakimi stycznikami współpracuje LR2D3557? Przekaźnik jest dedykowany do bezpośredniego montażu na stycznikach TeSys LC1D80 oraz LC1D95. Może być również stosowany samodzielnie na szynie DIN przy użyciu dedykowanych adapterów (należy sprawdzić w dokumentacji).
