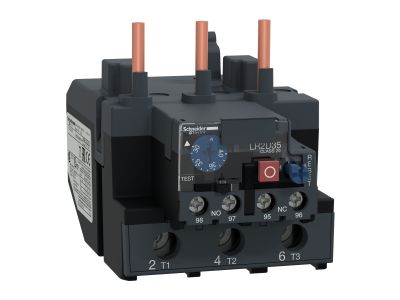

Przekaźnik przeciążeniowy termiczny silnikowy 30-40A klasa 20A | LR2D3555 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy termiczny silnikowy LR2D3555 z serii TeSys LRD (Schneider Electricder Electric) przeznaczony jest do ochrony silników elektrycznych przed skutkami przeciążenia. Urządzenie oferuje płynną regulację zakresu prądowego 30…40 A i charakteryzuje się klasą wyzwalania 20, co zapewnia skuteczną ochronę termiczną w warunkach przemysłowych. Dzięki budowie termicznej (wyzwalanie bimetaliczne) przekaźnik reaguje na rzeczywisty wzrost temperatury silnika, a nie tylko na chwilowe przepięcia.

• Zakres nastaw prądowych 30…40 A: pozwala dopasować parametry zabezpieczenia do konkretnego silnika, eliminując ryzyko zbędnych wyłączeń lub niedostatecznej ochrony.
• Klasa wyzwalania 20: gwarantuje odpowiedni czas zadziałania przy przeciążeniu, zabezpieczając uzwojenia silnika przed przegrzaniem bez zbędnych interwencji podczas rozruchu.
• Znamionowe napięcie izolacji Ui 690 V (IEC) / 600 V (UL/CSA): wysoka izolacja pozwala na bezpieczną pracę w instalacjach o podwyższonym napięciu, zgodnie z międzynarodowymi standardami.
• Zgodność ze stycznikami LC1D80…LC1D95: bezpośrednia współpraca mechaniczna i elektryczna z wybranymi stycznikami TeSys ułatwia montaż i skraca czas instalacji.
• Obsługa prądu przemiennego (AC) i stałego (DC): uniwersalność zasilania obwodu sterowniczego rozszerza zakres zastosowań w różnych typach instalacji.

Zgodność z Normami

Przekaźnik LR2D3555 spełnia wymagania normy IEC 60947-4-1 dotyczącej łączników i urządzeń sterowniczych do silników. Posiada również certyfikację UL i CSA, co potwierdza zgodność z rygorystycznymi standardami bezpieczeństwa w Ameryce Północnej. Urządzenie nosi oznaczenie CE.

Zastosowanie

Przekaźnik przeciążeniowy termiczny LR2D3555 jest dedykowany przede wszystkim do zabezpieczania silników elektrycznych przed przeciążeniem i zanikiem fazy. Znajduje zastosowanie w szafach sterowniczych i rozdzielnicach przemysłowych.

• Ochrona silników asynchronicznych w napędach maszyn, pomp, wentylatorów i sprężarek.
• Współpraca ze stycznikami serii TeSys LC1D80…LC1D95 w układzie rozrusznika silnikowego.
• Zabezpieczenie obwodów odbiorników w instalacjach przemysłowych i komercyjnych, gdzie wymagana jest wysoka niezawodność.
• Integracja z systemami automatyki – przekaźnik może sygnalizować stan przeciążenia lub wyzwalać obwód sterowniczy.

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed podłączeniem należy ustawić żądany prąd zadziałania (30…40 A) za pomocą pokrętła regulacyjnego. Przekrój przewodów oraz moment dokręcania zacisków – zgodnie z dokumentacją producenta. Po instalacji sprawdzić poprawność działania poprzez symulację przeciążenia (jeśli urządzenie posiada funkcję test).

FAQ

• Jak ustawić prąd zadziałania na przekaźniku LR2D3555? Przód urządzenia wyposażony jest w pokrętło z podziałką – obracając je, ustawiasz wskaźnik na wartość odpowiadającą prądowi znamionowemu silnika (w zakresie 30…40 A). Ustawienie powinno być zgodne z danymi tabliczki silnika.
• Czy przekaźnik można stosować z silnikami zasilanymi napięciem stałym? Tak, przekaźnik jest przeznaczony do pracy zarówno w obwodach prądu przemiennego (AC), jak i stałego (DC) – dotyczy to obwodu sterowniczego. Obwód główny silnika jest zazwyczaj AC, ale sama cewka termiczna działa niezależnie od rodzaju napięcia.
• Jaka jest klasa wyzwalania i co oznacza? Klasa 20 oznacza, że przekaźnik wyzwala w czasie od około 7,2 s do 20 s przy prądzie równym 7,2-krotności nastawy. Jest to odpowiednie dla silników o normalnym rozruchu, gdzie krótkotrwałe przeciążenie nie stwarza ryzyka uszkodzenia.
