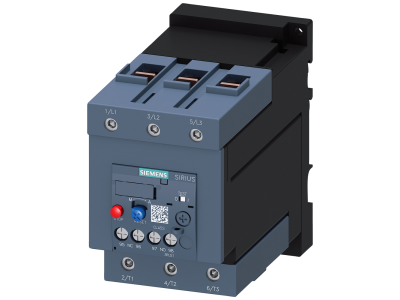

Przekaźnik przeciążeniowy, 70-90A, do ochrony silnika, S3, CLASS 10, montaż swobodny | 3RU2146-4LB1 Siemens

Alternatywny kod produktu: 3RU21464LB1

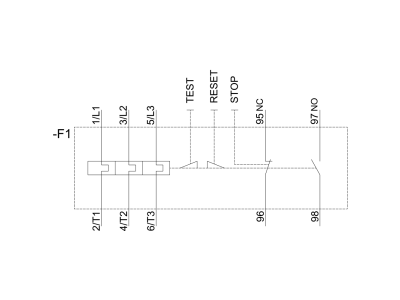

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy termiczny Siemens SIRIUS 3RU2146-4LB1 o zakresie nastawczym 70–90 A i klasie wyzwalania CLASS 10 przeznaczony jest do ochrony silników przed skutkami przeciążenia oraz zaniku fazy. Urządzenie w rozmiarze S3 oferuje elastyczność montażu swobodnego, co pozwala na łatwą integrację z istniejącą infrastrukturą.

• Zakres nastawczy 70–90 A: Precyzyjne dopasowanie do prądu znamionowego silnika zapewnia optymalną ochronę przed przeciążeniem i minimalizuje ryzyko niepotrzebnych wyłączeń.
• Klasa wyzwalania CLASS 10: Szybkie zadziałanie w warunkach przeciążenia (w ciągu 10 s przy 7,2-krotności prądu nastawy) skutecznie chroni uzwojenia silnika przed przegrzaniem.
• Rozmiar S3 – system SIRIUS: Kompatybilność z modułową rodziną aparatów SIRIUS (S00–S3) umożliwia łatwą rozbudowę instalacji i wymianę akcesoriów.
• Ochrona przed zanikiem fazy: Wykrycie braku jednej z faz powoduje natychmiastowe wyłączenie odbiornika, zapobiegając uszkodzeniom silnika spowodowanym pracą niepełnofazową.
• Montaż swobodny: Brak konieczności stosowania szyny DIN – przekaźnik można zamontować bezpośrednio na płycie lub w rozdzielnicy, co zwiększa elastyczność projektowania układu.

Zgodność z Normami

Przekaźnik spełnia wymagania norm międzynarodowych IEC oraz UL/CSA, a także posiada dopuszczenia do stosowania w strefach zagrożonych wybuchem zgodnie z dyrektywą ATEX i standardem IECEx. Certyfikat CE potwierdza zgodność z obowiązującymi przepisami.

Zastosowanie

Przekaźnik przeciążeniowy 3RU2146-4LB1 znajduje zastosowanie w instalacjach przemysłowych i komercyjnych wymagających niezawodnej ochrony silników trójfazowych.

• Ochrona silników napędzających maszyny, wentylatory, pompy i sprężarki.
• Współpraca ze stycznikami w układach sterowania i automatyki budynkowej (system SIRIUS).
• Instalacje w strefach zagrożonych wybuchem (ATEX/IECEx) – np. w przemyśle chemicznym, petrochemicznym.
• Aplikacje wymagające pracy w warunkach wibracji – dzięki solidnej konstrukcji i opcjonalnym przyłączom sprężynowym.

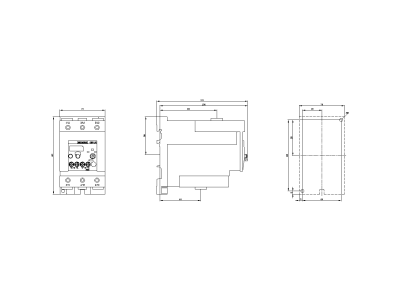

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Przekaźnik przeznaczony jest do montażu swobodnego na płaskiej powierzchni lub w rozdzielnicy (nie wymaga szyny TH35). Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta, uwzględniając maksymalny prąd obciążenia 90 A.

FAQ

• Jaki jest zakres nastawczy prądu w tym przekaźniku? Zakres wynosi 70–90 A. Ustawienie dokonuje się za pomocą pokrętła z podziałką, co umożliwia precyzyjne dopasowanie do prądu znamionowego chronionego silnika.
• Jaką klasę wyzwalania ma przekaźnik 3RU2146-4LB1? Klasa wyzwalania to CLASS 10. Oznacza to, że przy prądzie 7,2-krotności ustawionego prądu zadziałanie nastąpi w czasie nie dłuższym niż 10 sekund, co zapewnia skuteczną ochronę przed przeciążeniem.
• Czy przekaźnik wymaga stosowania dodatkowego stycznika? Przekaźnik przeciążeniowy może pracować samodzielnie jako element ochronny, jednak w typowych układach sterowania współpracuje ze stycznikami w ramach modułowego systemu SIRIUS. Dostępne są dedykowane akcesoria (np. złącza, bloki pomocnicze) ułatwiające montaż i okablowanie.
