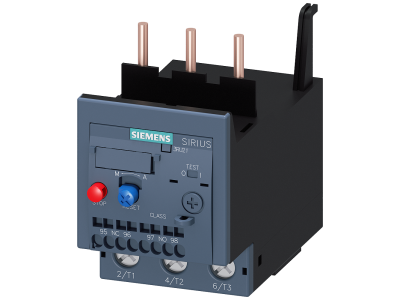

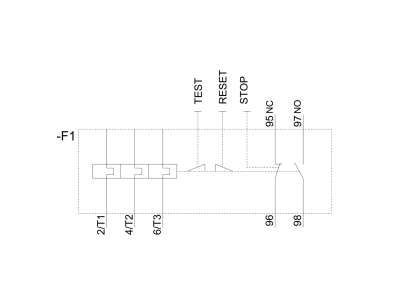

Przekaźnik przeciążeniowy 54-65A do ochrony silnika, Class 10, montaż na styczniku | 3RU2136-4JD0 Siemens

Alternatywny kod produktu: 3RU21364JD0

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy termiczny Siemens SIRIUS 3RU2136-4JD0 to urządzenie zabezpieczające silniki przed skutkami przeciążeń i zaniku fazy. Zakres nastawczy 54–65 A oraz klasa wyzwalania Class 10 gwarantują szybką i precyzyjną reakcję w przypadku wzrostu prądu, chroniąc uzwojenia przed termicznym uszkodzeniem. Przeznaczony do montażu bezpośrednio na styczniku, co minimalizuje przestrzeń instalacyjną i upraszcza okablowanie.

• Zakres nastawczy 54–65 A: umożliwia precyzyjne dopasowanie do prądu znamionowego chronionego silnika, eliminując konieczność stosowania dodatkowych przekładników.
• Klasa wyzwalania Class 10: gwarantuje zadziałanie w czasie 2–10 s przy 7,2‑krotności prądu nastawczego – optymalna ochrona przy standardowym rozruchu silników.
• Ochrona przed zanikiem fazy: wykrywa brak jednej z faz i odłącza odbiornik, zapobiegając pracy dwufazowej prowadzącej do przegrzania i uszkodzenia silnika.
• Montaż na styczniku: bezpośrednie połączenie mechaniczne i elektryczne z wybranym stycznikiem serii SIRIUS redukuje liczbę przewodów i oszczędza miejsce w rozdzielnicy.
• Dopuszczenia międzynarodowe (IEC, UL/CSA, ATEX, IEC Ex): umożliwiają stosowanie w instalacjach na całym świecie, również w strefach zagrożonych wybuchem.

Zgodność z Normami

Przekaźnik spełnia wymagania norm IEC oraz UL/CSA, co potwierdza jego bezpieczeństwo i kompatybilność z instalacjami europejskimi i amerykańskimi. Dodatkowo posiada dopuszczenie ATEX oraz IEC Ex do zastosowań w strefach zagrożonych wybuchem. Produkt oznaczony jest znakiem CE.

Zastosowanie

Przekaźnik przeciążeniowy 3RU2136-4JD0 znajduje zastosowanie wszędzie tam, gdzie niezbędna jest niezawodna ochrona silników elektrycznych przed przeciążeniami i zanikiem fazy. Dzięki kompaktowej konstrukcji i modułowości systemu SIRIUS idealnie sprawdza się w:

• Ochronie silników trójfazowych w napędach maszyn przemysłowych (pompy, wentylatory, sprężarki, przenośniki).
• Instalacjach automatyki budynkowej – sterowanie silnikami klap, żaluzji, bram.
• Aplikacjach wymagających zgodności z ATEX, np. w atmosferach potencjalnie wybuchowych w zakładach chemicznych, rafineriach czy młynach.
• Rozdzielnicach głównych i podrozdzielniach przemysłowych, gdzie liczy się oszczędność miejsca i szybki montaż na styczniku.

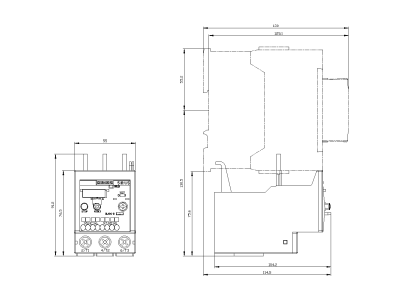

Wskazówki Montażowe

Montaż oraz podłączenie elektryczne przekaźnika może być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV lub powyżej, w zależności od warunków). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest wyłączony spod napięcia. Urządzenie montuje się bezpośrednio na styczniku (lub za pomocą dedykowanych akcesoriów w konfiguracji swobodnej). Momenty dokręcania połączeń śrubowych oraz przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta, biorąc pod uwagę maksymalny prąd obciążenia (65 A).

FAQ

• Jaki jest zakres nastawczy przekaźnika 3RU2136-4JD0? Zakres wynosi od 54 do 65 amperów. Regulację wykonuje się pokrętłem z przodu urządzenia – wartość należy ustawić zgodnie z prądem znamionowym silnika odczytanym z tabliczki znamionowej.
• Co oznacza klasa wyzwalania Class 10? Klasa 10 określa, że przekaźnik zadziała w czasie od 2 do 10 sekund przy prądzie równym 7,2‑krotności nastawy. Jest to standardowa charakterystyka dla większości silników o normalnym rozruchu (np. wentylatory, pompy).
• Czy przekaźnik nadaje się do stref zagrożonych wybuchem? Tak, posiada dopuszczenie ATEX oraz IEC Ex, co pozwala na montaż w strefach 1, 2, 21, 22 (pod warunkiem zastosowania odpowiedniej obudowy i zachowania wymogów strefy).
