Przekaźnik przeciążeniowy, 45-63A, do ochrony silnika, S3, CLASS 10, montaż na styczniku | 3RU2146-4JB0 Siemens

Alternatywny kod produktu: 3RU21464JB0

Opis i Kluczowe Cechy

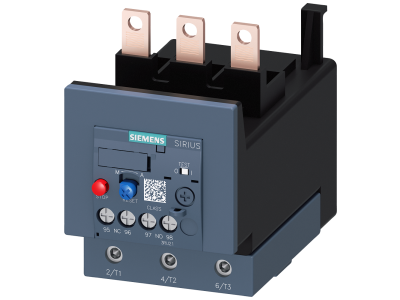

Przekaźnik przeciążeniowy termiczny Siemens SIRIUS 3RU2146-4JB0 o zakresie nastawczym 45–63 A przeznaczony jest do ochrony silników elektrycznych przed skutkami przeciążenia i zaniku fazy. Urządzenie klasy wyzwalania CLASS 10, w rozmiarze S3, montowane bezpośrednio na styczniku, zapewnia precyzyjne zabezpieczenie w układach o normalnym rozruchu. Dzięki dopuszczeniom IEC, UL/CSA oraz ATEX/IEC Ex sprawdza się w standardowych i strefach zagrożonych wybuchem.

• Zakres nastawczy 45–63 A: elastyczne dopasowanie do prądu znamionowego silnika, umożliwiające skuteczne zabezpieczenie przed długotrwałym przeciążeniem bez zbędnych wyłączeń w warunkach normalnej pracy.
• Klasa wyzwalania CLASS 10: gwarantuje szybką reakcję na przeciążenie (maks. 10 s przy 7,2 × I_e), co minimalizuje ryzyko przegrzania uzwojeń silnika podczas rozruchu lub awarii.
• Ochrona przed zanikiem fazy: zapobiega pracy silnika przy braku jednej fazy, która mogłaby prowadzić do przegrzania i uszkodzenia uzwojeń.
• Montaż na styczniku S3: oszczędność miejsca w szafie sterowniczej oraz uproszczona instalacja – przekaźnik łączy się mechanicznie i elektrycznie ze stycznikiem w ramach systemu SIRIUS.
• Dopuszczenia międzynarodowe (IEC, UL/CSA) i ATEX/IEC Ex: uniwersalne zastosowanie w instalacjach przemysłowych na całym świecie, również w strefach zagrożonych wybuchem.

Zgodność z Normami

Przekaźnik przeciążeniowy 3RU2146-4JB0 spełnia wymagania norm międzynarodowych IEC oraz może być stosowany w instalacjach zgodnych z UL/CSA. Posiada również dopuszczenie do pracy w strefach zagrożonych wybuchem zgodnie z dyrektywą ATEX oraz normą IEC Ex. Urządzenie nosi znak CE i jest wykonane zgodnie z obowiązującymi standardami bezpieczeństwa.

Zastosowanie

Przekaźnik przeciążeniowy przeznaczony jest do kompleksowej ochrony silników asynchronicznych o normalnym rozruchu. Służy do monitorowania prądu i odłączania zasilania w przypadku przeciążenia lub asymetrii faz.

• Ochrona silników w napędach maszyn przemysłowych (pompy, wentylatory, przenośniki) o mocy odpowiadającej prądowi 45–63 A.
• Stosowanie w rozdzielnicach sterowniczych i szafach automatyki, gdzie wymagana jest niezawodna separacja silnika od zasilania w stanach awaryjnych.
• Zabezpieczenie silników w instalacjach stref zagrożonych wybuchem (ATEX/IEC Ex), np. w przemyśle chemicznym, petrochemicznym czy górniczym.
• Współpraca ze stycznikami serii SIRIUS S3 w modułowym systemie – idealne rozwiązanie do kompaktowych układów sterowania.

Wskazówki Montażowe

Montaż przekaźnika przeciążeniowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do montażu bezpośrednio na styczniku (system SIRIUS S3) lub na szynie TH35 (po użyciu odpowiednich adapterów). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów przyłączeniowych dobrać zgodnie z obciążalnością prądową i wymaganiami dokumentacji producenta. Zaleca się stosowanie momentu dokręcania śrub podanego w instrukcji montażu.

FAQ

• Jaki jest zakres nastawczy prądu tego przekaźnika? Zakres nastawczy wynosi od 45 A do 63 A, co pozwala precyzyjnie dopasować zabezpieczenie do prądu znamionowego chronionego silnika.
• Czy przekaźnik zapewnia ochronę przed zanikiem fazy? Tak, przekaźnik reaguje na brak jednej z faz (asymetrię prądu), co chroni silnik przed pracą na dwóch fazach i związanym z tym przegrzaniem.
• Czy mogę użyć tego przekaźnika w strefie zagrożonej wybuchem? Tak, urządzenie posiada dopuszczenie ATEX oraz IEC Ex, dzięki czemu może być stosowane w instalacjach w strefach zagrożonych wybuchem (przy zachowaniu odpowiednich warunków montażu).
