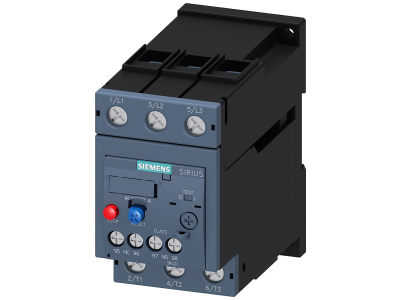

Przekaźnik przeciążeniowy 40-50A do ochrony silnika, Class 10 montaż swobodny | 3RU2136-4HB1 Siemens

Alternatywny kod produktu: 3RU21364HB1

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy termiczny Siemens SIRIUS 3RU2136-4HB1 przeznaczony do ochrony silników przed niedopuszczalnym nagrzewaniem w wyniku przeciążeń lub zaniku fazy. Urządzenie oferuje zakres nastawczy 40–50 A oraz klasę wyzwalania Class 10, co gwarantuje bezpieczną pracę przy normalnym rozruchu. Wersja do montażu swobodnego zapewnia elastyczność instalacji w rozdzielnicach i szafach sterowniczych.

• Zakres nastawczy 40–50 A: Precyzyjna ochrona silników o prądzie znamionowym w tym zakresie przed skutkami przeciążeń i asymetrii faz.
• Klasa wyzwalania Class 10: Gwarantuje wyłączenie w czasie odpowiednim do zabezpieczenia silników przy normalnym rozruchu, eliminując ryzyko uszkodzenia termicznego.
• Montaż swobodny: Umożliwia instalację w dowolnym miejscu bez konieczności stosowania podstawy – idealne do istniejących układów i ciasnych rozdzielnic.
• Modułowy system SIRIUS: Kompatybilność z szeroką gamą akcesoriów (np. sygnalizatory, styki pomocnicze) dla łatwej rozbudowy i unifikacji w całej instalacji.
• Odporność na wibracje (przyłącze sprężynowe – opcjonalnie): W wersjach z zaciskami sprężynowymi zapewnia bezobsługowe i odporne na drgania połączenie przewodów (dla modeli z takim przyłączem).

Zgodność z Normami

Przekaźnik posiada certyfikaty i dopuszczenia międzynarodowe, w tym zgodność z normami IEC oraz UL/CSA. Ponadto urządzenie może być stosowane w strefach zagrożonych wybuchem (ATEX / IEC Ex), co czyni je odpowiednim do pracy w środowiskach przemysłowych o podwyższonym ryzyku.

Zastosowanie

Przekaźnik przeciążeniowy 3RU2136-4HB1 został zaprojektowany do ochrony silników elektrycznych w różnych aplikacjach przemysłowych i komercyjnych. Sprawdza się szczególnie tam, gdzie wymagana jest niezawodna ochrona przed przeciążeniami i zanikiem fazy przy normalnym rozruchu.

• Ochrona silników w maszynach produkcyjnych, pompach, wentylatorach i sprężarkach.
• Zabezpieczenie silników w instalacjach HVAC (ogrzewanie, wentylacja, klimatyzacja).
• Stosowanie w obwodach wymagających dodatkowej ochrony przed skutkami asymetrii faz.
• Instalacje w strefach zagrożonych wybuchem (ATEX/IEC Ex) – np. w przemyśle chemicznym, petrochemicznym, górnictwie.

Wskazówki Montażowe

Montaż przekaźnika przeciążeniowego powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie przeznaczone jest do montażu swobodnego (nie na szynie DIN). Przekrój przewodów należy dobrać do spodziewanego prądu obciążenia, a moment dokręcania zacisków – zgodnie z dokumentacją producenta. Po zamontowaniu sprawdzić poprawność ustawienia zakresu nastawczego i wykonać test zadziałania.

FAQ

• Jaki jest zakres nastawczy przekaźnika 3RU2136-4HB1? Zakres regulacji prądu wyzwalania wynosi 40–50 A. Pozwala to dopasować ochronę do konkretnego silnika.
• Jaką klasę wyzwalania ma ten przekaźnik? Klasa wyzwalania to Class 10 – oznacza, że wyłączenie następuje w czasie do 10 sekund przy 7,2-krotności prądu nastawionego, co jest odpowiednie dla silników o normalnym rozruchu.
• Czy przekaźnik można stosować w strefach zagrożonych wybuchem? Tak, urządzenie posiada dopuszczenia ATEX i IEC Ex, dzięki czemu może być używane w obszarach z potencjalnie wybuchową atmosferą.
