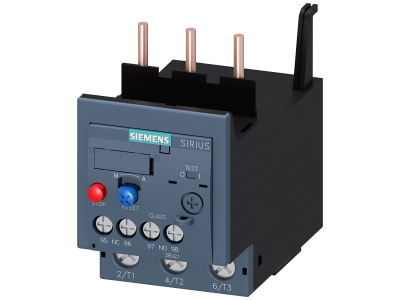

Przekaźnik przeciążeniowy 36-45A do ochrony silnika, Class 10, montaż na styczniku | 3RU2136-4GB0 Siemens

Alternatywny kod produktu: 3RU21364GB0

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy termiczny Siemens SIRIUS 3RU2136-4GB0 (Class 10) przeznaczony do ochrony silników i odbiorników indukcyjnych przed skutkami przeciążenia oraz zaniku fazy. Urządzenie oferuje zakres nastawczy 36–45 A, co pozwala na precyzyjne dopasowanie do prądu znamionowego chronionego silnika. Montaż odbywa się bezpośrednio na stycznikach serii SIRIUS, co upraszcza konstrukcję rozdzielnic i szaf sterowniczych.

• Zakres nastawczy 36–45 A: Umożliwia dokładne ustawienie progu wyzwalania, chroniąc silnik przed przegrzaniem przy jednoczesnym unikaniu zbędnych wyłączeń.
• Klasa wyzwalania Class 10: Gwarantuje szybkie zadziałanie w przypadku przeciążeń (typowy czas wyzwalania 10 s przy 7,2×I_e), co zabezpiecza uzwojenia silnika przed uszkodzeniem termicznym.
• Ochrona przed zanikiem fazy: Niezależne wyzwalanie w przypadku przerwania jednej z faz – zapobiega pracy silnika na dwóch fazach, która prowadzi do przegrzania i awarii.
• Bezpośredni montaż na styczniku SIRIUS: Eliminuje potrzebę dodatkowych elementów łączeniowych, skraca czas instalacji i poprawia niezawodność połączeń.
• Szeroka kompatybilność akcesoriów: Pasują do wszystkich rozmiarów aparatów SIRIUS (S00–S3), co ułatwia rozbudowę i serwis układów sterowania.

Zgodność z Normami

Przekaźnik został zaprojektowany zgodnie z międzynarodowymi normami IEC oraz posiada certyfikaty UL i CSA. Ponadto dopuszczony jest do stosowania w strefach zagrożonych wybuchem zgodnie z dyrektywą ATEX oraz normą IECEx. Urządzenie nosi oznaczenie CE.

Zastosowanie

Przekaźnik przeciążeniowy 3RU2136-4GB0 stosowany jest przede wszystkim w układach rozruchu bezpośredniego silników indukcyjnych. Znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przed przeciążeniem i utratą fazy.

• Ochrona silników napędzających pompy, wentylatory, sprężarki i przenośniki w przemyśle.
• Zabezpieczenie odbiorników w systemach HVAC, centralach wentylacyjnych i agregatach chłodniczych.
• Stosowany w rozdzielnicach maszyn produkcyjnych oraz w liniach pakujących i montażowych.
• Układy automatyki budynkowej wymagające ciągłej pracy silników (np. bramy, kurtyny powietrzne).

Wskazówki Montażowe

Montaż i podłączenie przekaźnika przeciążeniowego może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się bezpośrednio na styczniku SIRIUS za pomocą integralnych zaczepów – nie wymaga szyny DIN. Przewody zasilające należy podłączyć do zacisków przyłączeniowych (typ: śrubowe, w zależności od wersji) z momentem dokręcania zgodnym z dokumentacją producenta. Przekrój przewodów musi być dobrany do prądu znamionowego obwodu i zakresu nastawczego przekaźnika. Po zamontowaniu należy sprawdzić poprawność ustawienia zakresu prądowego oraz działanie mechanizmu testującego.

FAQ

• Jaki jest zakres regulacji prądu tego przekaźnika? Zakres nastawczy wynosi 36–45 A. Regulacji dokonuje się pokrętłem umieszczonym na obudowie.
• Czy przekaźnik chroni również przed zanikiem fazy? Tak. Urządzenie wykrywa brak jednej fazy i wyzwala niezależnie od przeciążenia, zabezpieczając silnik przed pracą na dwóch fazach.
• Czy mogę zamontować ten przekaźnik na styczniku innego producenta? Przekaźnik jest dedykowany do montażu bezpośredniego na stycznikach serii SIRIUS (Siemens). Montaż na stycznikach innych marek nie jest przewidziany przez producenta.
