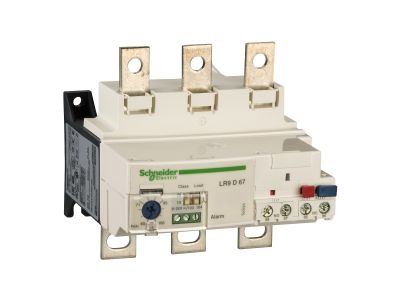

Przekaźnik przeciążeniowy elektroniczny 60-100A klasa 10-20 | LR9D67 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy elektroniczny LR9D67 przeznaczony do ochrony silników elektrycznych w zakresie prądów od 60 A do 100 A. Dzięki elektronicznemu układowi pomiaru zapewnia dokładne wykrywanie przeciążeń, a regulowana klasa wyzwalania 10-20 umożliwia optymalne dopasowanie do charakterystyki rozruchowej odbiornika. Urządzenie charakteryzuje się kompaktową budową ułatwiającą montaż w rozdzielnicach.

• Zakres prądowy 60-100 A: umożliwia zabezpieczenie silników o różnej mocy znamionowej, zapewniając elastyczność w doborze do konkretnej aplikacji.
• Klasa wyzwalania 10-20: pozwala na dobór czasu wyzwolenia odpowiedniego do warunków rozruchu – od standardowego (klasa 10) po opóźniony (klasa 20) dla silników o długim czasie rozruchu.
• Elektroniczny układ pomiarowy: gwarantuje precyzyjną charakterystykę przeciążeniową, niezależną od temperatury otoczenia i starzenia się elementów, co przekłada się na stabilną ochronę przez cały okres eksploatacji.
• Łatwa konfiguracja: prosta regulacja prądu i klasy wyzwalania umożliwia szybkie dostosowanie parametrów do potrzeb instalacji.
• Uniwersalna współpraca z aparaturą sterowniczą: przekaźnik przeznaczony do integracji ze stycznikami i układami automatyki w rozdzielnicach.

Zgodność z Normami

Przekaźnik został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Gwarantuje to bezpieczną pracę w instalacjach niskiego napięcia.

Zastosowanie

Przekaźnik przeciążeniowy LR9D67 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna i precyzyjna ochrona silników elektrycznych przed przeciążeniem termicznym. Sprawdza się zarówno w przemyśle, jak i w instalacjach komercyjnych.

• Ochrona silników napędowych w maszynach produkcyjnych, pompach, wentylatorach i sprężarkach.
• Współpraca ze stycznikami w układach sterowania rozruchem i zatrzymywaniem silników.
• Zastosowanie w rozdzielnicach głównych i podrzędnych w obiektach przemysłowych i budynkach użyteczności publicznej.
• Integracja z systemami automatyki budynkowej w celu monitorowania stanu pracy i sygnalizacji przeciążeń.

Wskazówki Montażowe

Montaż przekaźnika przeciążeniowego może być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy instalować na szynie montażowej TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów dobrać zgodnie z obowiązującymi przepisami oraz wartością prądu znamionowego. Moment dokręcania śrub zacisków stosować zgodnie z dokumentacją techniczną producenta.

FAQ

• Jaki jest zakres regulacji prądu przekaźnika LR9D67? Zakres regulacji prądu wyzwalania wynosi od 60 A do 100 A.
• Co oznacza klasa wyzwalania 10-20? Klasa wyzwalania określa czas zadziałania przy przeciążeniu – dla klasy 10 jest to około 10 sekund, dla klasy 20 około 20 sekund przy 7,2-krotności prądu znamionowego. Regulacja pozwala wybrać charakterystykę pośrednią odpowiednią dla danego silnika.
• Jakie są zalety przekaźnika elektronicznego w porównaniu z termicznym? Elektroniczny układ pomiarowy zapewnia większą dokładność i stabilność parametrów, brak wpływu temperatury otoczenia oraz szerszy zakres regulacji, co przekłada się na precyzyjniejszą ochronę i dłuższą żywotność urządzenia.
