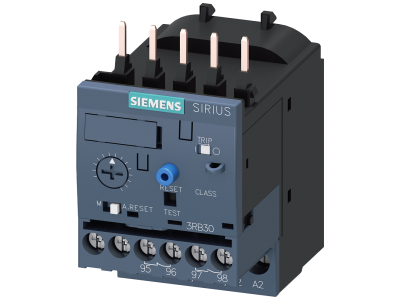

Przekaźnik przeciążeniowy do ochrony silnika, 3...12 A wielkość S00, CLASS 20 | 3RB3016-2SB0 Siemens

Alternatywny kod produktu: 3RB30162SB0

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy 3RB3016-2SB0 przeznaczony do ochrony silników przed przeciążeniem termicznym. Zakres nastaw prądu od 3 do 12 A, klasa wyzwalania CLASS 20. Wielkość S00 umożliwia montaż w standardowych rozdzielnicach na szynie TH35. Urządzenie nie wymaga dodatkowego zasilania – działa na zasadzie rozszerzalności cieplnej elementu bimetalicznego.

• Zakres nastaw 3...12 A: elastyczne dopasowanie do różnych mocy silników w instalacjach przemysłowych i budynkowych.
• Klasa wyzwalania CLASS 20: opóźnienie wyzwalania 20 s przy 7,2 × I_n zapobiega zbędnym wyłączeniom podczas rozruchu silnika.
• Wielkość S00: kompaktowa obudowa o szerokości modułu 45 mm (standard), oszczędza miejsce w rozdzielnicy.
• Montaż na szynie DIN TH35: szybka i pewna instalacja zgodna z systemem modułowym.
• Ochrona termiczna bez zasilania: działanie bimetaliczne – niezależność od napięcia sterującego, większe bezpieczeństwo.

Zgodność z Normami

Przekaźnik przeciążeniowy spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z przepisami.

Zastosowanie

Urządzenie służy do zabezpieczania silników elektrycznych przed skutkami przeciążenia termicznego. Sprawdzi się w układach sterowania maszyn, w automatyce budynkowej oraz w rozdzielnicach przemysłowych.

• Ochrona silników w pompach, wentylatorach, sprężarkach i innych napędach elektrycznych.
• Zabezpieczanie obwodów sterowania styczników w szafach rozdzielczych.
• Stosowanie w liniach produkcyjnych i maszynach wymagających kontroli przeciążenia.
• Współpraca z przekaźnikami pomocniczymi i układami PLC w automatyce.

Wskazówki Montażowe

Montaż urządzenia może być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przekaźnik mocuje się na szynie DIN TH35 w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów należy dobrać do prądu obciążenia zgodnie z dokumentacją producenta. Moment dokręcania zacisków – zgodnie z instrukcją dołączoną do produktu. Po montażu sprawdź poprawność nastawy prądu i działanie układu.

FAQ

• Jaki jest zakres nastaw prądu w tym przekaźniku? Zakres nastaw wynosi od 3 A do 12 A. Można go płynnie regulować za pomocą pokrętła na obudowie.
• Co oznacza klasa wyzwalania CLASS 20? Klasa CLASS 20 oznacza, że przekaźnik wyłączy silnik po 20 sekundach przy prądzie 7,2-krotności nastawy. To standardowe opóźnienie dla silników o normalnym rozruchu.
• Czy przekaźnik wymaga zasilania zewnętrznego? Nie. Urządzenie działa na zasadzie bimetalicznego wyzwalacza termicznego i nie potrzebuje dodatkowego napięcia sterującego.
