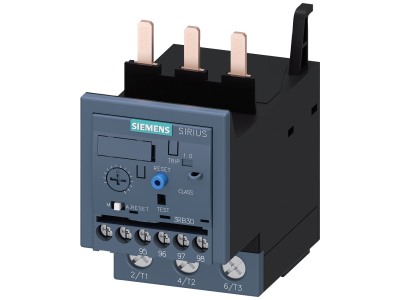

Przekaźnik przeciążeniowy 12,5-50A do ochrony silnika, S2, CLASS 10E, montaż na styczniku | 3RB3036-1UB0 Siemens

Alternatywny kod produktu: 3RB30361UB0

Opis i Kluczowe Cechy

Elektroniczny przekaźnik przeciążeniowy Siemens SIRIUS 3RB3036-1UB0 o zakresie nastawczym 12,5–50 A i klasie wyzwalania CLASS 10E, przeznaczony do ochrony silników trójfazowych. Urządzenie w rozmiarze S2 montowane bezpośrednio na styczniku, co oszczędza miejsce w szafie sterowniczej i upraszcza okablowanie. Dzięki niskiej stracie mocy ogranicza nagrzewanie się rozdzielnicy, zwiększając niezawodność całego układu.

• Zakres nastawczy 12,5–50 A: Pozwala dopasować zabezpieczenie do szerokiej gamy silników, minimalizując liczbę typów przekaźników w magazynie.
• Klasa wyzwalania CLASS 10E: Ochrona termiczna zarówno przy normalnym, jak i ciężkim rozruchu, zapobiegająca uszkodzeniom uzwojeń.
• Ochrona przed asymetrią i zanikiem faz: Wykrywa niesymetrię obciążenia oraz brak jednej fazy, zabezpieczając silnik przed pracą w niebezpiecznych warunkach.
• Niska strata mocy (energooszczędność): Redukuje ilość ciepła emitowanego do szafy sterowniczej, co wydłuża żywotność sąsiednich komponentów i obniża koszty klimatyzacji.
• Dopuszczenia IEC, UL/CSA i ATEX: Gwarantują zgodność z normami międzynarodowymi oraz możliwość stosowania w strefach zagrożonych wybuchem (strefa 22).

Zgodność z Normami

Przekaźnik spełnia wymagania międzynarodowych norm IEC oraz posiada dopuszczenia UL/CSA i ATEX (strefa 22). Urządzenie jest oznakowane znakiem CE, co potwierdza jego zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Przekaźnik przeznaczony jest do ochrony silników elektrycznych w instalacjach przemysłowych i infrastrukturalnych. Dzięki możliwości montażu bezpośrednio na styczniku idealnie nadaje się do kompaktowych szaf sterowniczych.

• Ochrona silników w napędach pomp, wentylatorów, sprężarek i przenośników.
• Zabezpieczanie odbiorników przy rozruchach normalnych i ciężkich (klasa 10E) – np. w wirówkach lub kruszarkach.
• Stosowanie w szafach sterowniczych maszyn produkcyjnych, linii montażowych i urządzeń dźwigowych.
• Instalacje w strefach zagrożonych wybuchem (ATEX) – wymagana dodatkowa certyfikacja końcowego urządzenia (np. silnika).

Wskazówki Montażowe

Montaż i podłączenie może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia. Przekaźnik montuje się bezpośrednio na styczniku (np. Siemens 3RT2) za pomocą zintegrowanego mocowania lub na szynie TH35 przy użyciu adaptera. Przekrój przewodów należy dobrać do prądu znamionowego, a moment dokręcania zacisków zastosować zgodnie z dokumentacją producenta. Przed pierwszym uruchomieniem sprawdzić ustawienie zakresu prądowego i klasę wyzwalania.

FAQ

• Czy przekaźnik 3RB3036-1UB0 posiada styki pomocnicze? W dostarczonych danych nie ma informacji o stykach pomocniczych. W razie potrzeby należy sprawdzić kartę katalogową producenta lub zastosować odpowiedni moduł rozszerzający.
• Jaki jest stopień ochrony (IP) tego przekaźnika? Producent nie podaje stopnia ochrony IP dla tego modelu. Podczas montażu w szafie sterowniczej należy zapewnić obudowę o odpowiednim IP dla danego środowiska.
• Czy urządzenie nadaje się do ochrony silników jednofazowych? Przekaźnik przeznaczony jest do silników trójfazowych – chroni przed asymetrią i zanikiem fazy. Dla silników jednofazowych należy stosować dedykowane zabezpieczenia przeciążeniowe.
