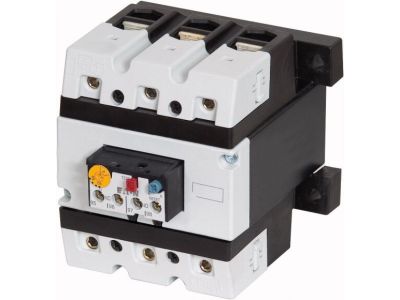

Przekaźnik przeciążeniowy dla DILM80-170, 95-125A, ZB150-125/KK | 278471 Eaton

Alternatywny kod produktu: ZB150-125/KK

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy ZB150-125/KK (indeks 278471) przeznaczony do współpracy ze stycznikami serii DILM80-170. Oferuje zakres nastaw prądu 95–125 A oraz napięcie izolacji Ui 1000 V. Dzięki klasie wyzwolenia 10A zapewnia szybką reakcję na przeciążenia, chroniąc silniki przed uszkodzeniem. Montaż śrubowy, stopień ochrony IP00 z zabezpieczeniem przed dotknięciem palcem od przodu zgodnie z EN 50274.

• Zakres prądowy 95–125 A: umożliwia precyzyjne dopasowanie do silników o dużym poborze mocy, zapewniając skuteczną ochronę w obwodach o znamionowym prądzie roboczym w tym zakresie.
• Klasa wyzwolenia 10A: gwarantuje zadziałanie w czasie ok. 10 s przy 7,2-krotności prądu znamionowego, co minimalizuje ryzyko przegrzania uzwojeń silnika przy przeciążeniach.
• Wrażliwość na brak fazy: automatycznie wyłącza silnik w przypadku zaniku jednej fazy, zapobiegając pracy niepełnofazowej i uszkodzeniom mechanicznym.
• Napięcie izolacji Ui 1000 V: wysoka wytrzymałość dielektryczna umożliwia bezpieczną pracę w instalacjach o podwyższonym napięciu, zwiększając niezawodność układu.
• Stopień ochrony IP00 z zabezpieczeniem przed dotknięciem palcem (EN 50274): dopuszcza montaż w szafach sterowniczych przy jednoczesnym zapewnieniu bezpieczeństwa podczas obsługi od przodu (przy pionowym uruchamianiu).
• Montaż śrubowy: stabilne i trwałe połączenie mechaniczne, umożliwiające indywidualne posadowienie lub bezpośredni montaż na styczniku DILM.

Zgodność z Normami

Przekaźnik spełnia wymagania norm IEC/EN 60947 oraz VDE 0660 część 102. Konstrukcja zapewnia ochronę przed dotknięciem palcem zgodnie z EN 50274. Urządzenie posiada dopuszczenie do użytku na statkach oraz nadaje się do ochrony silników EEx (Ex).

Zastosowanie

Przeznaczony do ochrony silników elektrycznych przed przeciążeniem i zanikiem fazy, szczególnie w układach ze stycznikami DILM80-170. Sprawdza się w różnorodnych środowiskach przemysłowych i okrętowych.

• Ochrona silników asynchronicznych w maszynach przemysłowych – pompy, wentylatory, sprężarki, przenośniki.
• Zabezpieczenie silników w instalacjach stref zagrożonych wybuchem (EEx) – dopuszczenie Ex umożliwia pracę w warunkach wymagających specjalnych środków bezpieczeństwa.
• Zastosowanie w układach automatyki budynkowej i przemysłowej wymagających niezawodnej ochrony przeciążeniowej z funkcją kontroli faz.
• Praca w systemach okrętowych – dopuszczenie do użytku na statkach gwarantuje odporność na trudne warunki środowiskowe.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu śrubowego (indywidualne posadowienie lub bezpośrednio na styczniku DILM80-170). Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilające. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową oraz instrukcją producenta. Moment dokręcania śrub zacisków – stosować wartości podane w dokumentacji technicznej dostarczonej z produktem.

FAQ

• Jaki jest stopień ochrony przekaźnika? Stopień ochrony IP00. Urządzenie wymaga zabudowy w szafie sterowniczej, jednak posiada zabezpieczenie przed dotknięciem palcem od przodu (zgodne z EN 50274) przy pionowym uruchamianiu.
• Czy przekaźnik może być stosowany z silnikami Ex? Tak, nadaje się do ochrony silników EEx (Ex) zgodnie z posiadanymi dopuszczeniami.
• Jaką klasę wyzwolenia ma ten przekaźnik? Klasę 10A, co oznacza, że zadziałanie przy przeciążeniu 7,2-krotności prądu znamionowego następuje w czasie około 10 sekund.
