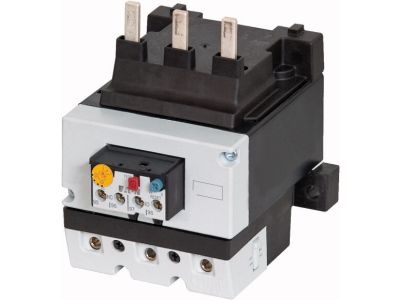

Przekaźnik przeciążeniowy dla DILM80-170, 95-125A, ZB150-125 | 278465 Eaton

Alternatywny kod produktu: ZB150-125

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy o symbolu 278465 przeznaczony jest do bezpośredniego montażu w stycznikach serii DILM80–DILM170. Zakres nastawczy 95‑125 A oraz napięcie izolacji Ui 1000 V gwarantują skuteczną ochronę silników o znacznym obciążeniu, w tym wykonaniach przeciwwybuchowych (EEx). Klasa wyzwolenia 10A zapewnia szybkie odcięcie zasilania w przypadku przeciążenia.

• Zakres prądowy 95–125 A: umożliwia precyzyjne dopasowanie do silników o odpowiedniej mocy, chroniąc przed długotrwałym przeciążeniem.
• Klasa wyzwolenia 10A: szybkie zadziałanie w razie przeciążenia – minimalizuje ryzyko przegrzania uzwojeń silnika.
• Wrażliwość na brak fazy (zgodnie z IEC/EN 60947): wykrywa utratę fazy i odłącza odbiornik, zapobiegając pracy niepełnofazowej i uszkodzeniu silnika.
• Napięcie izolacji Ui 1000 V: wysoki margines bezpieczeństwa w instalacjach przemysłowych o podwyższonych napięciach roboczych.
• Zabezpieczenie przed dotknięciem palcem (EN50274): przy pionowym uruchamianiu od przodu – zwiększa bezpieczeństwo personelu obsługującego.

Zgodność z Normami

Przekaźnik spełnia wymagania norm IEC/EN 60947 oraz VDE0660 T.102 w zakresie wrażliwości na brak fazy. Zabezpieczenie przed dotknięciem palcem jest zgodne z EN50274 (ochrona przed dostępem do części czynnych podczas obsługi). Produkt posiada certyfikat CE oraz dopuszczenie do użytku na statkach.

Zastosowanie

Urządzenie znajduje zastosowanie przede wszystkim w układach zabezpieczenia silników elektrycznych pracujących w trybie ciągłym oraz w automatyce przemysłowej. Sprawdza się zarówno w standardowych rozdzielnicach, jak i w warunkach morskich.

• Ochrona silników w napędach maszyn przemysłowych – zapewnia wyłączenie przy przeciążeniu i zaniku fazy.
• Współpraca ze stycznikami DILM80, DILM115, DILM150, DILM170 – bezpośredni montaż śrubowy, oszczędność miejsca w szafie sterowniczej.
• Zastosowania w przemyśle stoczniowym i offshore – dopuszczenie do użytku na statkach gwarantuje odporność na trudne warunki środowiskowe.
• Zabezpieczenie silników w wykonaniu przeciwwybuchowym (EEx) – możliwość stosowania w strefach zagrożonych wybuchem zgodnie z dedykowanymi przepisami.

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Urządzenie mocuje się śrubami bezpośrednio do stycznika DILM80–DILM170 (brak konieczności stosowania szyny TH35). Przekrój przewodów należy dobrać do prądu znamionowego obwodu, a moment dokręcania połączeń śrubowych – zgodnie z dokumentacją producenta. Stopień ochrony IP00 wymaga zabudowy przekaźnika w rozdzielnicy lub obudowie zapewniającej ochronę przed dotykiem i ciałami stałymi.

FAQ

• Jaki jest zakres nastawczy tego przekaźnika przeciążeniowego? Zakres prądowy wynosi 95–125 A, co pozwala na precyzyjne ustawienie progu wyzwalania dla silników o odpowiadającej mocy.
• Czy przekaźnik reaguje na brak fazy? Tak, jest wrażliwy na brak fazy zgodnie z normami IEC/EN 60947 i VDE0660 T.102 – automatycznie odcina zasilanie przy utracie jednej z faz.
• Jaki stopień ochrony ma to urządzenie? Stopień ochrony wynosi IP00. Produkt jest przeznaczony do montażu wewnątrz rozdzielnic lub szaf sterowniczych, a dodatkowo posiada zabezpieczenie przed dotknięciem palcem zgodne z EN50274 przy pionowym uruchamianiu od przodu.
